Máquina de produção de vidro isolante

Framatech Lightweight overcrane, type A 250/190S 1

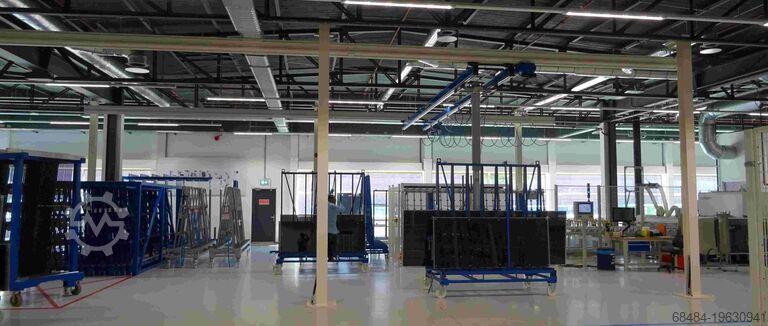

2 sistemas na zona de laminação:

1 x 14 m x 8 m (7,7) x 4,8 m
1 x 27 m x 8 m (7,7) x 4,8 m

Carregamento Lamiline:
Pos. 01

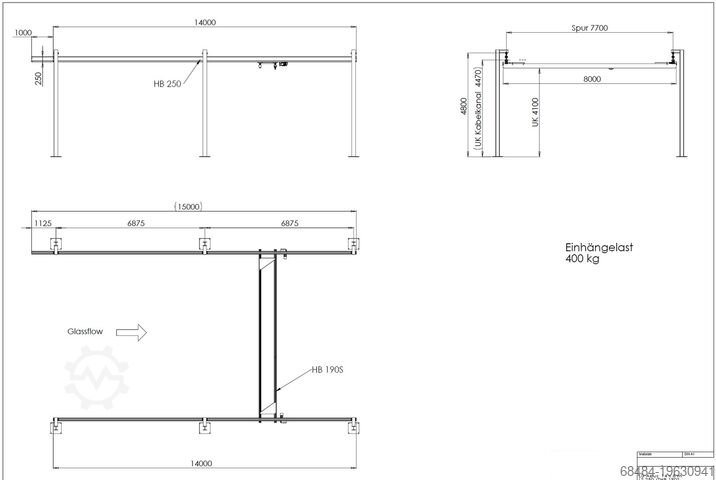

Pórtico leve, tipo A 250/190S 14 x 8 m
2 trilhos longitudinais de 14 m cada, estação de cabos de aprox. 1 m e uma ponte dupla móvel manualmente de 8 m cada, incluindo 6 suportes de aço com pontos de suspensão e todas as conexões, carros, carros-guia de cabos, mangueiras de ar comprimido.
01-1
Crjdpfjw Dc I Ssx Afmoh
Unidade de acionamento de roda de fricção para translação da ponte, incluindo dispositivo de desacoplamento
2 acionamentos elétricos de roda de fricção, velocidade de translação 5/20 m/min.
Inclui integração de controle no painel de comando do elevador leve
Item 02
Elevador leve incluindo função pneumática de inclinação e rotação, tipo LKD 250 S 70
Capacidade de carga de 250 kg, elevação e descida por cilindro pneumático integrado no tubo de elevação, reguláveis continuamente pelo operador.
A rotação é manual e suave de 360° através de dispositivo no tubo de elevação. O quadro de ventosas inclina-se pneumaticamente de 0 a 90° e também gira pneumaticamente de 0 a 180°.
São 7 ventosas circulares Ø aprox. 290 mm no quadro (em razão das capas de proteção), sendo 4 extensíveis. As 3 ventosas centrais são ajustáveis.

Peso: aprox. 120 kg
Fornecimento de ar comprimido necessário: 7 bar, conexão de ar comprimido de 1/2", mangueira iØ 9 mm, consumo de ar aprox. 250 l/min.
02-1
Bicos Venturi com função de economia de energia para o referido elevador
Grande economia de ar comprimido, pois os bicos desligam ao atingir o vácuo e só retomam quando este cai

Descarregamento – Descarregamento Lamiline / Manuseio QC4:
Item 03:
Pórtico leve, tipo A 250/190S 26 x 8 m
2 trilhos longitudinais de 26 m cada, estação de cabos de aprox. 1 m e uma ponte dupla móvel manualmente de 8 m cada
Inclui 12 suportes de aço com pontos de suspensão e todas as conexões, carros, carros-guia de cabos e mangueiras de ar comprimido.
03-1
Unidade de acionamento de roda de fricção para translação da ponte, com dispositivo de desacoplamento
2 acionamentos elétricos de roda de fricção, velocidade de translação de 5/20 m/min.
Inclui integração de controle no painel de comando do elevador leve
03-2
Unidade de acionamento de roda de fricção para movimentação dos carros, com dispositivo de liberação
1 acionamento elétrico de roda de fricção, velocidade de movimentação 5/20 m/min.
Inclui integração de controle no painel de comando do elevador leve
04
Elevador leve incluindo função pneumática de inclinação e rotação, tipo LKD 500 S 70
Capacidade de carga de 500 kg, elevação e descida por cilindro pneumático integrado no tubo de elevação, reguláveis continuamente pelo operador.
A rotação é manual de 360° por meio de dispositivo no tubo de elevação. O quadro de ventosas inclina-se pneumaticamente de 0 a 90° e também gira pneumaticamente de 0 a 180°. O movimento de inclinação de 90-80° pode ser comutado separadamente para um controle mais lento/suave.
São 7 ventosas circulares Ø aprox. 290 mm no quadro, sendo 4 extensíveis. As 3 ventosas centrais são ajustáveis.

Peso: aprox. 230 kg
Fornecimento de ar comprimido necessário: 7 bar, conexão de ar comprimido de 1/2", mangueira iØ 13 mm, consumo de ar aprox. 40 l/min.
