Máquina de retificação de disco duplo - vertical.

DISKUS DDS 600 CRA

Ano do fabrico: 1992, Condição: usado, Altura de lixagem 50 mm Largura de lixagem 120 mm Diâmetro do disco de lixa 600 mm Potência total necessária 85 kW Peso da máquina aprox. 9500 kg D I S K U S Máquina de discos de lixa de dupla face, vertical, controlada por CNC com avanço rotativo da peça de trabalho e controlo de medição IONIC. Tipo DDS 600 III PRM - CNC Ano de fabrico 1992 # 7924 _____ Diâmetro do disco de retificação 600 x 150 x 75 mm de altura cada Dados da peça de trabalho: Altura de lixagem aprox. 1,5 - 50 mm Largura de lixagem aprox. 20 - 120 mm Ajuste vertical da pena, aprox. 150 mm cada Alimentação do disco de lixa via CNC 0,0001 mm Dispositivo de transporte da peça de trabalho Avanço stfl. 40 - 235 mm/seg. Velocidade do disco de lixa (30 m/s) 191-955 rpm cada Eixo de retificação - acionamento infinitamente variável 37 kW cada Acionamento total aprox. 85 kW/ 380 V/ 50 Hz Peso aprox. 9.500 kg Acessórios / equipamento especial - Controlo CNC SIEMENS SINUMERIK 810 G com ecrã, para 4 eixos (alimentação superior e inferior, dressador e rotação da peça), entrada direta de todos os dados de retificação, e em conjunto com um - IONIC - controlo de medição n.º 17 A com 2 sensores para a leitura das peças após a passagem da lixa, acionamento da respectiva alimentação dos discos de lixa resultados no monitor para estatísticas, contagem de peças, etc. contagem, etc. - Indicação digital da potência (amperes) dos motores de acionamento e da velocidade da mó velocidade da mó - Design do portal como uma versão mais estável para resultados de lixagem mais precisos - Transporte rotativo da peça de trabalho com controlo contínuo da velocidade Regulação da velocidade em 4. eixo, - Dispositivo de controlo de posição para monitorizar a altura da posição do disco de lixa inferior disco de lixa - 2 dispositivos de retenção da peça de trabalho ajustáveis na entrada e na saída com controlo da altura controlo da altura, dispositivo simples de empilhamento de peças em bruto e com saída das peças acabadas das peças acabadas através de uma correia transportadora - Dispositivo de afinação de mós semi-oblíquo montado lateralmente com com processo de retificação pré-programável, integrado no sistema de controlo como um eixo CNC com dispositivo de desativação de segurança. - Grande armário de controlo separado, lubrificação central automática, sistema pneumático complexo - Unidade de refrigeração de grandes dimensões fabricada pela PROMATEC (F) com dispositivo de filtragem e separador magnético - Vários discos de retificação, flanges, vários segmentos de mesa, Redpet Hw Naefx Ad Ujp discos de transporte, grande sistema de extração de vapores, etc. Esta máquina é particularmente adequada para a lixagem simultânea plano-paralela de peças retificação de peças em grandes séries, tais como peças perfuradas, anéis de pistão, peças hidráulicas, etc, peças hidráulicas, etc. Estado : bom a muito bom - pronto para demonstração em breve Entrega : à saída do stock - conforme inspeção Pagamento : estritamente líquido - após receção da fatura Esta é uma oportunidade muito rara em termos de condição e preço. preço. Se precisar de outra máquina de retificação - especialmente da marca DISKUS, solicitamos o seu contacto.

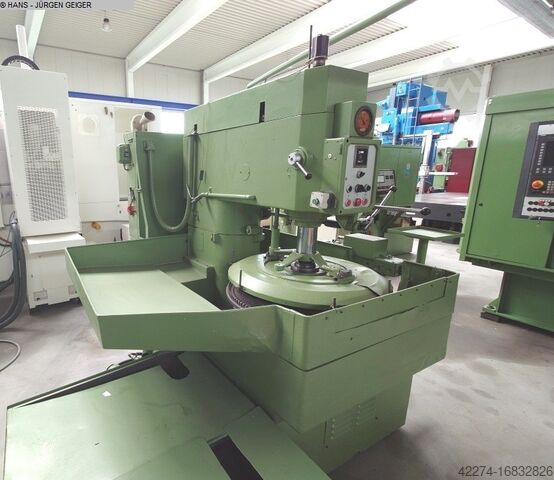

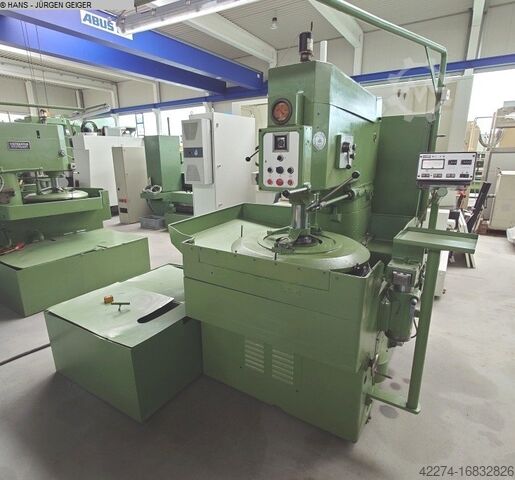

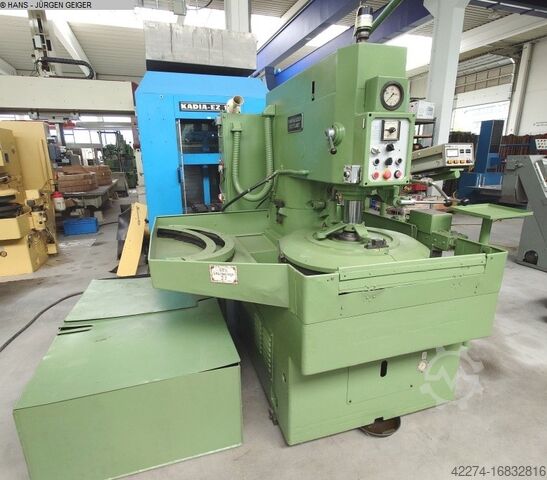

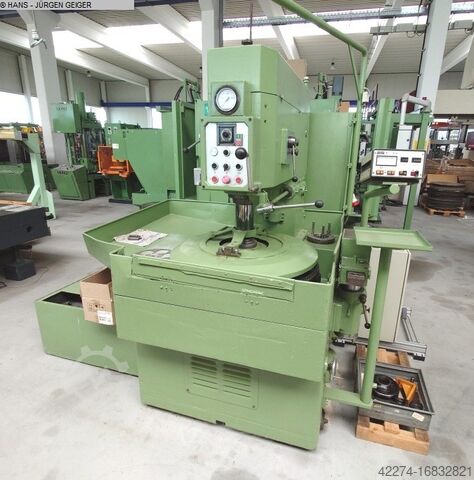

Condição: usado, Ano do fabrico: 1975, Diâmetro da mesa mm Altura da peça de trabalho mm Número de discos 2 Potência total necessária 11 kW Peso da máquina aprox. 4,2 toneladas Espaço necessário aprox. m A N O T A Ç Ã O Podemos oferecer-lhe a partir do stock, sob reserva de erros e de venda prévia, sem compromisso: HAHN & KOLB Máquina de lapidação e lixagem fina de dupla face Tipo ZL 800 H ano de fabrico aprox. 1975 240 049 _____ Disco de lapidação/ lixagem Ø possível 755 - 810 mm Largura do anel do disco possível 200 - 265 mm disco atualmente instalado Ø / largura do anel 790 / 245 mm disco de transporte de peças máx. Ø aprox. 306 mm distância máx. entre discos de lapidação fundidos 125 mm distância máx. entre discos de retificação fina 83/78 mm distância máx. entre as flanges de montagem 260 mm Velocidades do disco de lapidação superior 30 / 42 / 60 / 84 rpm Velocidades do disco de lapidação inferior 30 / 42 / 60 / 84 rpm Acionamento central do disco de transporte da peça 28 / 40 / 56 / 80 rpm Acionamento do fuso 6 / 8 kW cada Acionamento total aprox. 11 kW - 380 V - 50 Hz Peso aprox. 4.200 kg Acessórios Equipamento especial: - Unidade de medição e controlo HAHN & KOLB / LAUER com sensor guiado através do fuso oco. sensor guiado. O sensor mede continuamente durante o processo de trabalho e e termina automaticamente o ciclo quando a espessura alvo é atingida. - Regulação dos níveis de pressão através do sistema hidráulico HELLER e regulação das fases de fases de lixagem através de um temporizador. - A máquina está atualmente equipada com discos de lixa fina para lixamento fino de alta precisão em duas faces de peças planas e paralelas. - Unidade de torneamento e de acabamento motorizada, montada lateralmente, regulável em altura e giratória, com / unidade de afiar com alimentação eléctrica motorizada. - Dispositivo de dosagem de agente de lapidação ou de enxaguamento com recipiente - Várias opções de acionamento e de regulação da pressão, tais como sincronizado/ rotação contrária, acionamento simples, arrastamento de um ou ambos os discos, rotação esquerda/direita, etc. rotação no sentido dos ponteiros do relógio, etc. - unidade de acionamento planetária motorizada e regulável em altura para os discos de transporte discos de transporte Estado: ligeiros ruídos na caixa de velocidades inferior, de resto em bom estado Entrega: a partir do stock, possível imediatamente, FCA Metzingen Pagamento : estritamente líquido - após receção da fatura Redpfx Ajub Al Isd Ujp Temos mais máquinas de lapidação dupla face e de retificação fina em stock, por favor contacte-nos. Q U O T A Ç Ã O Temos o prazer de lhe oferecer o nosso stock, sujeito a venda prévia, e erro em técnico : HAHN & KOLB Máquina de lapidação e retificação fina de disco duplo modelo ZL 800 H ano aprox. 1975 240 049 _____ Ø do disco de lapidação / retificação, possível 755 - 810 mm Largura do anel de retificação, possível 200 - 265 mm roda montada no momento Ø / largura do anel 790 / 245 mm Ø máx. Ø da roda de transporte da peça de trabalho, aprox. 306 mm Distância máxima entre discos de ferro fundido 125 mm Distância máxima entre os discos de retificação fina 83/78 mm Distância máx. entre as flanges de adaptação 260 mm Velocidades da roda de brunir superior 30, 42, 60 e 84 rpm Rotações da roda de retificação inferior 30, 42, 60 e 84 rpm Acionamento central da roda de transporte da peça 28, 40, 56 e 80 rpm Acionamento do fuso, cada 6 / 8 kW Carga eléctrica total 11 kW -...

Condição: usado, Ano do fabrico: 1974, Diâmetro da mesa mm Altura da peça de trabalho mm Número de discos 2 Potência total necessária 8 kW Peso da máquina aprox. 4,2 toneladas Espaço necessário aprox. m A N O T A Ç Ã O Podemos oferecer-lhe a partir do stock, sob reserva de erros e de venda prévia, sem compromisso: HAHN & KOLB Máquina de lapidação e lixagem fina de dupla face Tipo ZL 800 H ano de fabrico aprox. 1974 240 024 _____ Disco de lapidação/ lixagem Ø possível 755 - 810 mm Largura do anel do disco possível 200 - 265 mm disco atualmente instalado Ø / largura do anel 790 / 245 mm disco de transporte de peças máx. Ø aprox. 306 mm distância máx. entre discos de lapidação fundidos 125 mm distância máx. entre discos de retificação fina 83/78 mm distância máx. entre as flanges de montagem 260 mm Velocidades do disco de lapidação superior 30 / 42 / 60 / 84 rpm Velocidades do disco de lapidação inferior 30 / 42 / 60 / 84 rpm Acionamento central do disco de transporte da peça 28 / 40 / 56 / 80 rpm Acionamento do fuso 6 / 8 kW cada Acionamento total aprox. 11 kW - 380 V - 50 Hz Peso aprox. 4.200 kg Acessórios Equipamento especial: - Unidade de medição e controlo HAHN & KOLB / LAUER com sensor guiado através do fuso oco. Rjdpfx Aeub Alzsd Ujp sensor guiado. O sensor mede continuamente durante o processo de trabalho e e termina automaticamente o ciclo quando a espessura alvo é atingida. - Regulação dos níveis de pressão através do sistema hidráulico HELLER e regulação das fases de fases de lixagem através de um temporizador. - A máquina está atualmente equipada com discos de lixa fina para lixamento fino de alta precisão em duas faces de peças planas e paralelas. - Unidade de torneamento e de acabamento motorizada, montada lateralmente, regulável em altura e giratória, com / unidade de afiar com alimentação eléctrica motorizada. - Dispositivo de dosagem de agente de lapidação ou de enxaguamento com recipiente - Várias opções de acionamento e de regulação da pressão, tais como sincronizado/ rotação contrária, acionamento simples, arrastamento de um ou ambos os discos, rotação esquerda/direita, etc. rotação no sentido dos ponteiros do relógio, etc. - unidade de acionamento planetária motorizada e regulável em altura para os discos de transporte discos de transporte Estado: ainda não colocado em funcionamento, preço especial para compra "tal e qual" possível Entrega: a partir do stock, imediatamente possível, FCA Metzingen Pagamento : estritamente líquido - após receção da fatura Temos mais máquinas de lapidação dupla face e de lixagem fina em stock, por favor contacte-nos. Q U O T A Ç Ã O Temos o prazer de lhe oferecer o nosso stock, sujeito a venda prévia, e erro em técnico : HAHN & KOLB Máquina de lapidação e retificação fina de disco duplo modelo ZL 800 H ano aprox. 1974 240 024 _____ Ø do disco de lapidação / retificação, possível 755 - 810 mm Largura do anel de retificação, possível 200 - 265 mm roda montada no momento Ø / largura do anel 790 / 245 mm Ø máx. Ø da roda de transporte da peça de trabalho, aprox. 306 mm Distância máxima entre os discos de ferro fundido 125 mm Distância máxima entre os discos de retificação fina 83/78 mm Distância máxima entre as flanges de adaptação 260 mm Velocidades da roda de brunir superior 30, 42, 60 e 84 rpm Rotações da roda de retificação inferior 30, 42, 60 e 84 rpm Acionamento central da roda de transporte da peça 28, 40, 56 e 80 rpm Acionamento do fuso, cada 6 / 8 kW Carga eléctrica total ...
