Torno vertical

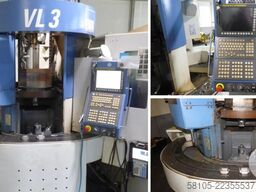

EMAG VL 3 + VL 3

Condição: usado, Diâmetro de giro: 210 mm Curso do eixo X: 400 mm Curso do eixo Z: 200 mm Controlo: FANUC Series 18i TB Peso da máquina: aproximadamente 5.500 kg Hnodpfszmiwpox Ad Ssp Torno vertical | EMAG - VL 3 mLT com ferramentas acionadas A máquina está em bom estado de conservação. Por favor, tenha em atenção que os detalhes técnicos foram adicionados com base em máquinas semelhantes. Agradecemos a sua compreensão! - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - #Tags: VL3 | VL3mLT | VL-3

Condição: usado, Ano de fabrico: 2012, Diâmetro máximo de rotação: 210 mm Curso em X: 400 mm Curso em Z: 200 mm Sistema de controlo: SIEMENS SINUMERIK 840D sl Peso da máquina: aproximadamente 5.500 kg Torno vertical | EMAG - VL 3 + VL 3 Y A máquina está em bom estado de conservação. Por favor, note que os detalhes técnicos foram adicionados com base em máquinas comparáveis. Agradecemos a sua compreensão! - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - Hjdpfjzmiwijx Ad Sjnp #Etiquetas: VL3 | VL-3

Condição: pronto a usar (usado), Ano de fabrico: 2008, velocidade do fuso (máx.): 6 000 rpm, peso total: 6 500 kg, Fanuc 18ITB Peças: diâmetro 130 mm, comprimento 110 mm Velocidade do mandril: 7500 rpm Torre de ferramentas com 12 posições Hjdpfox Irzvox Ad Sonp Velocidade máxima das ferramentas: 6000 rpm Potência: 24 kW Evacuador de cavacos

Condição: usado, Ano de fabrico: 2017, Funcionalidade: totalmente funcional, número da máquina/veículo: 109242, Características técnicas: Área de trabalho # Diâmetro do mandril: 260 mm # Peso máx.: 150 kg # Diâmetro de sobrecurso: 280 mm # Diâmetro/altura máx. da peça: 200/200 mm # Curso X (curso de trabalho): 760 mm / Avanço rápido em X: 60 m/min / Força de avanço: 6,9 kN # Curso Z: 415 mm / Avanço rápido em Z: 30 m/min / Força de avanço: 18,7 kN # Tempo de carga: 5÷6 s # Automação fechada padrão (n.º de ninhos de carga conforme diâmetro da peça, 14/(80...200), 18/(30...160), 30/(30...85)) Fuso Principal # Fuso conforme DIN 55026: Tamanho 6 # Velocidade máxima: 4.500 rpm # Potência sob ciclo de serviço 100 / 40%: 25 / 18 kW # Torque sob ciclo de serviço 100 / 40%: 280 / 200 Nm Porta-ferramentas com ferramentas motorizadas # Suporte de haste cilíndrica conforme DIN 69880: 12 - BMT65 # Número de posições: 12 # Comprimento máximo da ferramenta (incluindo suporte): 200 mm # Velocidade máxima: 6.000 rpm # Torque máx. a 10% do ciclo de serviço: 27 Nm, 100% do ciclo: 14 Nm Equipamento Elétrico # Tensão de operação: 400 - 480 V, 100 A Hodpfxjxxit Uj Ad Sonp # Potência de ligação: 36 kVA Dimensões # Dimensões totais: Comprimento = 5.300 mm com extrator de cavacos, Largura = 2.300 mm, Altura = 3.650 mm # Peso: 9.000 kg Principais características e capacidades: # Design vertical: evacuação otimizada de cavacos e fácil carga/descarga # Comando: GE Fanuc FS 32i B # Alta precisão: precisão de posicionamento nos eixos X, Z ±0,001 mm, réguas lineares Heidenhain # Fuso principal: alta potência e ampla faixa de velocidades # Controle de processo: Sonda de medição Marposs T25 # Carga/descarga automatizada: Peças tipo "O" alimentadas e removidas automaticamente pela automação integrada Emag # Ferramentas acionadas: possibilidade de operações rotativas, furação e fresamento # Monitoramento da vida útil da ferramenta com gestão de ferramenta gêmea # Transportador de cavacos e unidade de filtragem de fluido refrigerante Micron com filtro de papel e bombas de 40 bar (capacidade para 2 máquinas) # Área de trabalho totalmente enclausurada; iluminação inclusa # Documentação: disponível em formato eletrônico; livro impresso incompleto Estado da máquina: EM OPERAÇÃO

Condição: usado, Ano de fabrico: 2017, Funcionalidade: totalmente funcional, número da máquina/veículo: 109239, Características técnicas: Área de trabalho # Diâmetro do mandril: 260 mm # Peso máximo: 150 kg # Diâmetro de torneamento: 280 mm # Diâmetro/altura máxima da peça: 200/200 mm # Curso X (curso de trabalho): 760 mm / Velocidade rápida em X: 60 m/min / Força de avanço: 6,9 kN # Curso Z: 415 mm / Velocidade rápida em Z: 30 m/min / Força de avanço: 18,7 kN # Tempo de carregamento: 5÷6 seg # Automação fechada padrão (número de ninhos de carga conforme diâmetro da peça, 14/(80...200), 18/(30...160), 30/(30...85)) Fuso principal # Fuso conforme DIN 55026: Tamanho 6 # Velocidade máxima: 4.500 rpm Hodpfsxxir Djx Ad Senp # Potência com ciclo de trabalho de 100 / 40%: 25 / 18 kW # Torque com ciclo de trabalho de 100 / 40%: 280 / 200 Nm Torre porta-ferramentas motorizadas # Suportes de haste cilíndrica conforme DIN 69880: 12 - BMT65 # Número de posições: 12 # Comprimento máximo da ferramenta incluindo o suporte: 200 mm # Velocidade máxima: 6.000 rpm # Torque máximo no ciclo de trabalho de 10%: 27 Nm, ciclo de 100%: 14 Nm Equipamento elétrico # Tensão de funcionamento: 400 - 480 V, 100 A # Potência de ligação: 36 kVA Dimensões # Dimensões totais: Comprimento = 5.300 mm com extrator de cavacos, Largura = 2.300 mm, Altura = 3.650 mm # Peso: 9.000 kg Principais características e capacidades: # Design vertical: evacuação ótima de cavacos e fácil carregamento/descarregamento # Comando: GE Fanuc FS 32i B # Alta precisão: precisão de posicionamento nos eixos X, Z de ±0,001 mm com escalas lineares Heidenhain # Fuso principal: alta potência e ampla faixa de rotação # Controle em processo: Sonda de medição Marposs T25 # Carregamento/descarregamento automatizado: peças tipo "O" da Emag são alimentadas e removidas via automação integrada # Ferramentas acionadas: possibilidade de utilizar ferramentas acionadas amplia as operações de usinagem para furação e fresamento # Monitoramento da vida útil das ferramentas com gestão de ferramentas gêmeas (sister tool) # Transportador de cavacos e unidade de filtragem de refrigerante: filtro Micron com 'filtro de papel' com bombas de 40 Bar (capaz de filtrar 2 máquinas) # Área de trabalho completamente fechada; iluminação na área de trabalho # Documentação: eletrônica disponível; manual impresso incompleto Estado da máquina: OPERACIONAL

Condição: necessita de reparação (usado), Ano de fabrico: 2017, Funcionalidade: não funcional, número da máquina/veículo: 108113, Características técnicas: Área de Trabalho # Diâmetro máximo da placa de fixação: 160 mm # Diâmetro máximo de torneamento: 160 mm # Diâmetro máximo de usinagem: 100 mm # Comprimento máximo da peça: 150 mm # Curso do eixo X: 700 mm / Avanço rápido em X: 60 m/min # Curso do eixo Z: 375 mm / Avanço rápido em Z: 30 m/min # Automação padrão fechada (número de ninhos de carga conforme o diâmetro da peça: 14/(80...200), 18/(30...160), 30/(30...85)) Fuso Principal # Fuso conforme DIN 55026: Tamanho A5 # Velocidade máxima: 6000 rpm # Potência ciclo de trabalho 100/40%: 18,1/13,9 kW # Torque ciclo de trabalho 100/40%: 77/59 Nm Hsdpfexxip Aex Ad Sonp Porta-ferramentas com Ferramentas Motorizadas # Suporte de haste cilíndrica conforme DIN 69880: 12 - BMT65 # Número de posições: 12 # Comprimento máximo da ferramenta incluindo suporte: 190 mm # Velocidade máxima: 6000 rpm # Torque máximo ciclo de trabalho 10%: 27 Nm, 100%: 14 Nm Equipamento Elétrico # Tensão de operação: 400 - 480 V, 80 A # Potência de ligação: 27 kVA Dimensões # Dimensões totais: Comprimento=4350 mm (com extrator de cavacos), Largura=1600 mm, Altura=2500 mm # Peso: 5500 kg Principais Características e Capacidades: # Design Vertical: Evacuação otimizada de cavacos e facilidade de carregamento/descarregamento. # Comando: GE Fanuc FS 32i B. # Alta Precisão: Precisão de posicionamento nos eixos X e Z ±0,001 mm (escala linear Heidenhain) # Fuso Principal: Alta potência e ampla faixa de rotação. # Controle de Processo: Sonda de medição Marposs T25 # Automação de Carga/Descarga: Peças alimentadas e removidas automaticamente pela automação integrada. # Ferramentas Rotativas: Permite operações de furação e fresagem, ampliando a gama de usinagens. # Monitoramento da vida útil das ferramentas com gerenciamento de ferramentas "irmãs" # Transportador de cavacos e unidade de filtragem de refrigerante Knoll, filtro de papel, bombas de 40 Bar (capaz de atender 2 máquinas) # Área de trabalho totalmente fechada. Iluminação no local de trabalho # Documentação: Disponível eletrônica e livro não completo Estado da Máquina: NÃO FUNCIONA # Motor LT com defeito, reparável # Painel do operador, interruptor de segurança e 2 botões quebrados, precisam ser substituídos

Condição: necessita de reparação (usado), Ano de fabrico: 2006, Funcionalidade: não funcional, número da máquina/veículo: 00592, Características técnicas: Área de trabalho # Diâmetro máximo da placa de fixação: 200 mm # Diâmetro máximo de usinagem: 130 mm # Comprimento máximo da peça: 110 mm # Curso do eixo X: 400 mm / Avanço rápido no eixo X: 60 m/min # Curso do eixo Z: 200 mm / Avanço rápido no eixo Z: 30 m/min # Automação fechada padrão (número de ninhos de carga por diâmetro da peça: 14/(80...200), 18/(30...160), 30/(30...85)) Hodpfxjxwlbxo Ad Ssnp Fuso Principal # Fuso conforme DIN 55026: Tamanho 6 # Velocidade máxima: 7500 rpm # Potência com ciclo de trabalho 100 / 40%: 18 / 27 kW # Torque com ciclo de trabalho 100 / 40%: 202 / 303 Nm Porta-ferramentas com ferramentas motorizadas # Suporte de haste cilíndrica segundo DIN 69880: 12 - VDI40 # Número de posições: 12 # Comprimento máximo da ferramenta incluindo suporte: 190 mm # Velocidade máxima: 6000 rpm # Torque máximo a 10% ciclo de trabalho: 37 Nm, 25% ciclo de trabalho: 26 Nm, 100% ciclo de trabalho: 14 Nm Equipamento elétrico # Tensão de operação: 3x 400 - 480 V, 50A # Potência de conexão: 31 kW Dimensões # Dimensões totais: Comprimento = 2680 mm (3820 mm com extrator de cavacos), Largura = 2040 mm, Altura = 2400 mm # Peso: 5500 kg Principais características e capacidades: # Projeto vertical: evacuação otimizada de cavacos e fácil carregamento/descarregamento. # Comando: GE Fanuc Series 18i TB. # Alta precisão: precisão de posicionamento nos eixos X, Z e Y de ±0,001 mm com escalas lineares Heidenhain # Fuso principal: alta potência e ampla faixa de rotação. # Carregamento/descarregamento automatizado: alimentação e remoção de peças por automação integrada. # Ferramentas acionadas: possibilidade de usinagem viva, ampliando o campo para furação e fresagem. # Esteira extratora de cavacos # Documentação: Eletrônica não disponível / Livro disponível Status da máquina: NÃO FUNCIONA # Motor das ferramentas acionadas avariado # Redutor das ferramentas acionadas avariado

Condição: usado, Ano de fabrico: 2014, 2 tornos verticais (tandem) Marca: EMAG Modelo: VL 3 Ano: 2014 Comando: Fanuc 31/32 i DADOS TÉCNICOS DA MÁQUINA VL3 (Sujeito a alterações) ÁREA DE TRABALHO Diâmetro do mandril: 170 mm Diâmetro de giro: 210 mm Curso em X: 400 mm Curso em Z: 200 mm Tempo de carga (dependendo do dispositivo de fixação): 2-4 seg. FUSO PRINCIPAL Flange do fuso conforme DIN 55026, Tamanho 5 Rolamento do fuso - Ø dianteiro: 80 mm Velocidade máxima: 7.500 rpm MOTOR PRINCIPAL Motor assíncrono AC: 25 / 16 kW (40 / 100% ED) Potência total a partir de 1.800 rpm (100% ED) Torque: 134 / 85 Nm (40 / 100% ED) UNIDADE DE AVANÇO Velocidade do avanço rápido (X): 60 m/min Velocidade do avanço rápido (Z): 30 m/min Força de avanço em X e Z: 5 kN Fuso de esferas - Ø em X/Z: 40 mm TORRE DE FERRAMENTAS (REVÓLVER) Porta-ferramentas cilíndrico DIN 69880, 12 posições Diâmetro da haste: 40 mm EQUIPAMENTO ELÉTRICO conforme VDE 0113 Tensão de operação: 400 V Tensão de comando - CC: 24 V / CA: 230 V Frequência: 50 Hz Potência instalada sem/ com ferramenta motorizada: 28 / 31 kW Proteção do cabo de alimentação: 50 A DIMENSÕES E PESO Comprimento: 2.500 mm Comprimento com transportador de cavacos: 3.600 mm Largura: 1.900 mm Altura: 2.300 mm Peso: aprox. 5.500 kg Guias lineares de rolos localizadas fora da área de trabalho no eixo X. CARRO PORTAL INCLUINDO GUIA DO CARRO Montagem do fuso principal Acionamentos AC síncronos nos eixos X e Z, Sistemas de medição linear encapsulados. Resolução de todos os eixos lineares: 0,001 mm. Medição absoluta. Velocidade de avanço rápido: eixo X 60 m/min, eixo Z 30 m/min 1 FUSO PRINCIPAL tamanho 5 DIN 55026 Velocidade máx.: 7.500 rpm Potência a 40/100 % ED: 25/16 kW Torque 40/100 % ED: 134/85 Nm UNIDADE HIDRÁULICA com bomba de engrenagens. LUBRIFICAÇÃO CENTRAL para mancais de esferas e guias lineares de recirculação de rolos. UNIDADE DE REFRIGERAÇÃO Controla o gerenciamento térmico da máquina. O fuso principal, o revólver e o gabinete elétrico são mantidos na temperatura ambiente. SISTEMA PORTA-FERRAMENTAS 1 REVÓLVER DISCO, 12 posições com furos para haste Ø40 DIN 69880. Tempo de indexação reduzido com acionamento eletromotor. Refrigerado para precisão constante. Alimentação interna de fluido refrigerante para a ferramenta em posição de usinagem. SISTEMA DE ARMAZENAMENTO E TRANSPORTE DE PEÇAS Hnodpfeytn Emsx Ad Sep 1 SISTEMA DE ALIMENTAÇÃO DE PEÇAS GIRATÓRIO Capacidade: 27 peças com Ø 30 - 85 mm ou 18 peças com Ø 30 - 130 mm Altura máxima da peça: 100 mm Altura de carregamento: 1.020 mm. Esteira de corrente com prismas de transporte. As peças são posicionadas por controle NC para o sistema de fixação. O fuso de pick-up retira os brutos do sistema de armazenamento e transporte sem necessidade de ajustes. SISTEMA DE FLUIDO DE CORTE E DESCARTE 1 UNIDADE DE FORNECIMENTO DE FLUIDO DE CORTE com tanque integrado, capacidade aprox. 300 l, filtro de fluido refrigerante. Bomba de fluido refrigerante: vazão aprox. 80 l/min a 7 bar. 1 TRANSPORTADOR DE CAVACOS Altura de descarga dos cavacos: 1.250 mm, tipo correia articulada. 1 EXAUSTOR DE NÉVOA DE EMULSÃO para a área de trabalho. DISPOSITIVOS ADICIONAIS E OPÇÕES SISTEMA DE ARMAZENAMENTO E TRANSPORTE DE PEÇAS 1 INTERFACE PARA DISPOSITIVO DE TRANSFERÊNCIA E GIRO EMAG OP20 SISTEMA DE FLUIDO DE CORTE E DESCARTE 1 BOCAL DE LAVAGEM na área de trabalho (2x) e corpo principal (1x). HIDRÁULICA E PNEUMÁTICA 1 UNIDADE DE MANUTENÇÃO PARA AR COMPRIMIDO com montagem 1 SOPRADOR PARA O SISTEMA PICK-UP - com 2 bicos - SEM unidade de ma

Condição: revisado em oficina (usado), Ano de fabrico: 2001, Funcionalidade: totalmente funcional, tensão de entrada: 400 V, ano da última revisão geral: 2023, Descrição Geral: Ano de fabricação: 2001/2023 Fabricante: Emag Tipo de máquina: VL3 Dados Técnicos: Comando: Fanuc 21i-T Diâmetro de giro: aprox. 210 mm Hnjdpfx Astpu Szsd Sjp Velocidade máxima: 6.500 rpm Torre: VDI 40 mm, 12 estações A máquina não possui ferramentas acionadas (life-tool). Transportador de cavacos tipo esteira articulada Nariz do fuso: GR. 5 Correia transportadora de peças giratória Peso da máquina: aprox. 5,5 t Durante a reforma realizada em 2023, foram efetuados os seguintes serviços: - Máquina totalmente desmontada, limpa e repintada - Fuso principal revisado com novos rolamentos - Guias lineares e patins das eixos X e Z substituídos - Fuso de esferas dos eixos X e Z novo - Novo conjunto para lubrificação centralizada e novas mangueiras - Unidade hidráulica inspecionada e revisada; acoplamento entre motor e bomba substituído - Unidade de refrigeração inspecionada e revisada; controlador diferencial de temperatura substituído - Cilindro de fixação revisado e vedado - Redutor do eixo A revisado com novos rolamentos e acoplamento entre motor e redutor substituído - Quadro elétrico limpo - Painel de operação substituído - Nova tela - Nova iluminação interna - Torre desmontada, peças de desgaste verificadas, torre limpa e vedada - Encoder da torre e roda do encoder limpos - Sistemas de medição linear dos eixos X e Z desmontados e limpos - Molas da estação de pickup substituídas - Motores dos eixos X e Z verificados quanto a danos nos rolamentos - Vidros da porta de trabalho substituídos - Transportador de cavacos completamente desmontado, revisado, limpo e pintado - Diversos pequenos componentes da máquina também foram substituídos, conforme necessário O produto foi descrito por nós com o maior cuidado. A descrição não é vinculativa e deve ser verificada durante uma inspeção.

Condição: pronto a usar (usado), Ano de fabrico: 2007, horas de funcionamento: 5 426 h, Funcionalidade: totalmente funcional, número da máquina/veículo: 101098, curso do eixo X: 400 mm, curso do eixo Z: 200 mm, comprimento da peça (máx.): 130 mm, DETALHES TÉCNICOS Curso da Eixo X: 400 mm Curso útil da Eixo X: 150 mm Curso da Eixo Z: 200 mm Diâmetro do mandril: 160 mm Diâmetro de giro: máx. 200 mm Diâmetro de usinagem: máx. 130 mm Comprimento da peça: máx. 110 mm Spindle principal Flange do spindle conforme DIN 55026: Tamanho 5 Diâmetro frontal do rolamento do spindle: 80 mm Rotação com rolamento híbrido: máx. 6.000/7.500 rpm Acionamento principal Motor assíncrono AC: 1MB200E Indramat Hnedsy T Iupspfx Ad Ssp Tecnologia de baixa tensão: Fanuc Potência a 100/40 %ED: 16/24 kW Torque a 100/40 %ED: 102/153 Nm Rotação nominal: 1.500 rpm Acionamento de avanço Velocidade rápida em X: 60 m/min Velocidade rápida em Z: 30 m/min Força de avanço X e Z: 5 kN Diâmetro do fuso de esferas X e Z: 40 mm Aceleração X/Z: 5/5 m/s² Porta-ferramentas Porta-cilíndrica conforme DIN 69880: 12 posições Diâmetro do haste: 40 mm Comprimento da ferramenta incluindo porta-ferramenta: máx. 190 mm Diâmetro do círculo de varredura: máx. 740 mm Diâmetro do círculo de varredura (Lifetool): máx. 620 mm Porta-ferramentas com ferramentas acionadas Porta-cilíndrica conforme DIN 69880: 12 posições Diâmetro do haste: 40 mm Rotação: máx. 6.000 rpm Rotação nominal: 3.000 rpm Torque a 10 %ED: máx. 37 Nm Torque a 25 %ED: máx. 26 Nm Torque a 100 %ED: máx. 14 Nm DETALHES DA MÁQUINA Automação padrão fechada Número de suportes de arraste com diâmetro de peça 27 mm: 85 Número de suportes de arraste com diâmetro de peça 18 mm: 130 Carga total admissível: máx. 120 kg Passo do ciclo pick-up pressionado: 1 mm Passo do ciclo pick-up sobrepressão (emergência): 5 mm Curso da mola do pick-up: máx. 30 mm Comprimento da corrente: 162 polegadas Passo da corrente: 25,4 mm Tensão da corrente com 27 suportes de arraste: 400 N Engrenagem da corrente: Z = 30 Relação de transmissão: i = 100 Giros do motor/giros da banda: 540 Tempo de carregamento: 2–4 s Equipamento elétrico Tensão de serviço: 400–480 V Tensão de controle DC: 24 V Tensão de controle AC: 230 V Frequência: 50/60 Hz Potência de conexão: 31 kW Fusível de alimentação: 50 A Execução elétrica conforme VDE 0113 Horas de operação: 5.426 h
