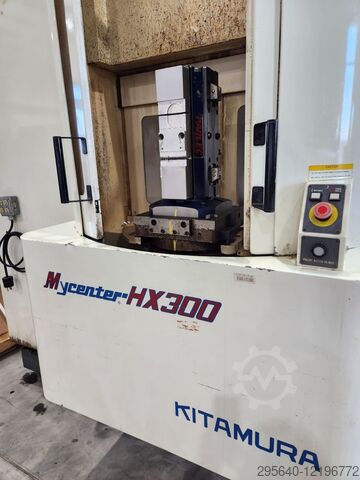

Centro de usinagem

Kitamura Mycenter-HX300

Especificações padrão da máquina
Mesa:

Superfície de trabalho: 305 x 305 mm

Volume máximo da peça de trabalho: Ø 500 mm x 560 mm

Carga máxima da mesa: 250 kg

Caminhos de viagem:

Eixo X: 510 mm

Eixo Y: 510 mm

Eixo Z: 490 mm

Eixo: 0,001° – 360°

Distância da borda superior da mesa ao centro do fuso: 40 - 550 mm

Distância centro da mesa – ponta do fuso: 100 - 590 mm

Fuso:

Cone do fuso: NST No. 40

Velocidade: 20 – 20.000 rpm

Transmissão: caixa de velocidades de 4 velocidades
(2 mecânicos, 2 elétricos)

Torque máx.: 157 Nm

Alimentar:

Avanço rápido eixos X, Y, Z: 50.000 mm/min

Avanço rápido 4º eixo: 9.000°/min

Rotação de 90° do 4º eixo: 0,6 segundos

Avanço de corte nos eixos X, Y, Z: 40.000 mm/min

Ferramentas:

Posições da ferramenta: 40

Método de seleção de ferramentas: controle direto, bidirecional

Porta-ferramentas: BT (SK) 40

Diâmetro máximo da ferramenta: 95 mm (150 mm se as ranhuras adjacentes estiverem vazias)

Comprimento máximo da ferramenta: 300 mm

Peso máximo da ferramenta: 10 kg

Tempo de troca de ferramenta (ferramenta - ferramenta): 1,7 segundos

Tempo de troca de ferramenta (chip - chip): 5,0 segundos

Motores:

Motor de fuso (30 min./operação contínua): 11,0 KW CA

Motor para trocador de ferramentas: 400 W CA

Motor do sistema de refrigeração: 1.200 W CA

Faixa:

Tempo de troca de paletes: 6,0 segundos

Variado:
Cjdpfxsv Si Suj Afmorh

Conexão de rede: 25 KVA, 200 V CA, 3 fases

Conexão de ar: 5 bar, 330 l/min

Massa:

Altura da máquina: 2.940 mm máx.

Pegada com transportador de cavacos: 3.492 mm x 3.173 mm

Peso: 9.900 kg

Direção:

Fanuc 16iMB

Acessórios padrão para máquinas
Fuso com 20.000 rpm e caixa de 4 velocidades
(transmissão de engrenagem de 2 estágios, transmissão eletrônica de 2 estágios)

2 Compensação do mancal do fuso dentro de 0,005 mm (sistema IAC 1)

Fuso Big Plus (contato no cone e na face final)

Limpeza automática do fuso com ar comprimido

Refrigeração por fuso com 15 bar e bomba própria

Sistema de lubrificação do mancal do fuso (mistura ar-óleo)

Resfriador de fuso

Lubrificação automática dos fusos dos eixos X, Y e Z

Trocador automático de ferramentas de alta velocidade com 40 estações de ferramentas

Localização fixa da ferramenta: cada ferramenta é codificada independentemente da máquina e identificada no magazine

Função de gatilho de espera Kitamura original da ferramenta por pré-seleção do código T

Trocador automático de paletes 180° alternativo (2 estações)

Bomba de refrigeração 1.200 W

Transportador de cavacos de dois andares com 2 correias transportadoras de cavacos para cavacos grossos e pequenos, com sistema de filtragem

Lavagem de cavacos abaixo com bomba separada de 1.200 W

Gabinete totalmente fechado

Lubrificação central automática das guias

Unidade Air FRL (filtro, regulador, lubrificação)

Unidade hidráulica com tanque

Luz de trabalho

Lâmpada de fim de ciclo

Corte de rosca sem mandril de compensação

4 funções M livres, M20 – M23

Painel de controle giratório

Volante portátil

Interface RS 232C

Interface PCMCIA

Fechadura da porta

Interruptor de parada de emergência no magazine de ferramentas

Interruptores de indexação manual no magazine de ferramentas

Função de autodiagnóstico
