Italvacuum Modelo: Cosmodry System IHD 3200 Ano: 2016 Tipo:

Italvacuum Modèle : Cosmodry System IHD 3200 An...

Potência: 11 kW (15 CV)

// Equipamento desmontado e armazenado em nosso depósito //
Fabricante: Italvacuum
Hjdpfx Agjxn Az Rs Isfn
Modelo: Cosmodry System IHD 3200
Ano: 2016
Tipo: secador horizontal de pás a vácuo
Aplicação: secagem de pós úmidos
Unidade ATEX (Eex): sim
Indústrias: Químicos finos, farmacêuticos (API), intermediários

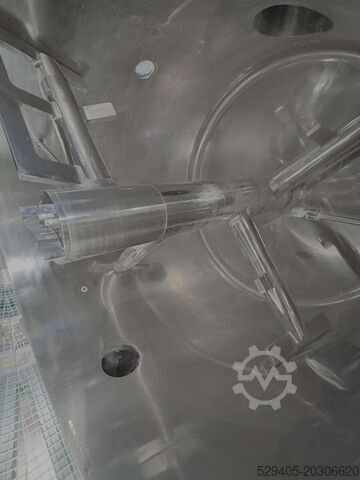

A) Agitação: agitador concêntrico com eixo aquecido, removível em vários segmentos (dupla selagem mecânica)
Transmissão: (CEMP) – Potência 30 kW + redutor + corrente
Velocidade de agitação: 1,6 ÷ 8,1 rpm
Atex: à prova de explosão ATEX II 2GD
Montado com o secador em uma estrutura de suporte (SKID único)
B) Câmara de secagem com válvula de descarga
Volume total: 3200 litros
Volume útil: 30% – 80%
Pressão interna: -1 / 0,5 barg
Pressão do camisa: 0 / 1,7 barg
Temperatura de projeto: -10 / +130°C
Temperatura máxima do fluido térmico: +100°C
Máxima estanqueidade ao vácuo: 4 mbar/h
Transmissor de pressão absoluta EX-I
Sensor de temperatura produto PT100 Ex-i
Sistema de purga com nitrogênio
Velocidade do picador rotativo: 300 / 1200 rpm (não instalado)
Material em contato com o produto: AISI 316L – EN 1.4404
Selos de vácuo: PTFE e FEP
Material do camisa: AISI 304 – EN 1.4301
Fluido térmico: óleo diatérmico
Acabamento interno espelhado (Ra ≤ 0,4 µm)
Acabamento externo acetinado (Ra ≤ 1,2 µm)
Válvula de inspeção e bloqueio DN.1650
Válvula de alívio DN 200/300
Válvula borboleta de alimentação DN 250
Preparado para instalação de dois picadores (facas laterais)
C) Filtro de processo
D) Unidade de vácuo: bomba de vácuo de pistão SAURUS939, modelo VVD
Banco de suporte para bomba
ATEX: Ex-d-IIB-T4 – IP55
Potência: 11 kW
Condensador de superfície de pressão atmosférica, modelo VD200
E) Unidade de condensação a vácuo
– Aço inoxidável AISI 316L com dupla camisa de resfriamento em aço inoxidável AISI 304.
Pressão interna de projeto: -1 / 0,5 barg
Pressão da camisa de projeto: 0 / 3 barg
Temperatura de projeto: -10 / 40°C
Pressão máxima do líquido de resfriamento: 2,5 bar
Área de troca térmica: 8,5 m²
Capacidade de coleta de condensado: 900 litros
Sensor de nível
F) Filtro de segurança externo
G) Sistema de controle de temperatura: Aquecimento/Resfriamento
Aquecedor de líquido a vapor: Pressão 7 bar – Temperatura da camisa: 142°C – Área: 1,65 m²
Trocador acoplado ao aquecedor: água gelada ou salmoura – Pressão do camisa do tubo: 12 barg – Temperatura do camisa: 142°C – Temperatura do tubo: -10°C /+99°C – Área: 3,42 m²
H) Sistema de comando e controle (Painel elétrico + HMI)
Arquivo técnico completo
