Centro de usinagem

Morbidelli

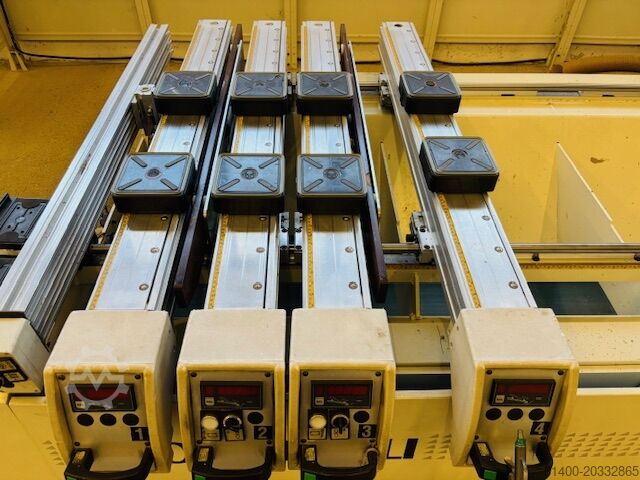

Condição: usado, Ano de fabrico: 2011, Máquina base M800 X5 TV 1 CAMPO DE TRABALHO X: 5.020 mm Y: 1.830 mm Z: 675 mm Altura livre: 300 mm (a partir de 50 mm de altura do ventosa) ESTRUTURA DA MÁQUINA A estrutura básica é uma construção monolítica de aço de parede espessa. Ela é reforçada por peças soldadas em todo o leito da máquina, proporcionando extrema estabilidade. O formato da mesa, com uma base grande, é o segredo para garantir precisão e estabilidade duradouras. O layout da máquina permite ao operador um fluxo de trabalho ideal com o mínimo de espaço necessário. O pórtico móvel é construído em monobloco sólido. Ele se desloca no eixo X em guias prismáticas retificadas, apoiado em patins com recirculação de esferas. Na estrutura móvel do agregado de trabalho, a unidade de usinagem também é fixada em guias prismáticas retificadas e patins de esferas. MOVIMENTAÇÃO DOS EIXOS O deslocamento de todos os eixos ocorre em guias lineares prismáticas de grande seção e patins de esferas com grande área de apoio, garantindo deslizamento ideal mesmo em altas velocidades e acelerações. O posicionamento preciso e rápido do pórtico móvel (eixo X) é feito por cremalheira e pinhão com dentes helicoidais. Fusos de esferas de grande seção proporcionam o posicionamento exato da unidade de trabalho ao longo do pórtico móvel (eixos Y e Z). A dinâmica mecânica perfeita e a precisão máxima de posicionamento são garantidas por acionamentos de alta qualidade e motores brushless. Velocidades máximas dos eixos: · Eixo X = 90 m/min · Eixo Y = 90 m/min · Eixo Z = 30 m/min Dispositivo de segurança com bumper e barreira de luz 1 Ao redor do suporte móvel, são instalados bumpers com sensores e, na frente da máquina, um sistema de barreira de luz. Se o operador entrar na zona ativa, a velocidade do eixo X é reduzida para 25 m/min, sem que a máquina pare. O sistema permite a colocação de peças durante o trabalho no modo pendular, sem a limitação de acesso típica de sistemas com tapete de segurança. Isso evita interrupções indesejadas do ciclo de usinagem e possibilita maior liberdade de movimentos ao redor da mesa de trabalho. Certificação CE para o sistema de segurança 1 Grade de proteção de segurança 1 Grade de proteção lateral e traseira Lubrificação central automática controlada por CNC 1 A lubrificação dos eixos X, Y e Z é feita via CNC em intervalos regulares, sem necessidade de intervenção manual. Bocal de aspiração central 1 Todas as bocas de aspiração dos agregados de usinagem são reunidas em um bocal central. Dentro do bocal, há variadas válvulas de desvio controladas pela CNC. Assim, o desempenho da extração de ar é otimizado. Transportador de cavacos 1 Bedsxy Tmnopfx Ak Hsdc Eletrospindel Maxi - 5 eixos 11 kW HSK-63 "Prisma K" 1 Eletrospindel de 5 eixos com potência de 11 kW a 20.000 rpm em S1 (100% ED) Rotação máxima: 20.000 rpm Sentido de rotação: esquerda/direita Refrigeração líquida Interface de ferramenta HSK 63F Inversor 18 kW com fornecimento de potência contínua ajustável Giro máximo: eixo B = 200° (+-100°) eixo C = 650° Devido aos eixos não ortogonais, é possível posicionar complexamente na horizontal mesmo em espaço de trabalho reduzido. Isso permite o processamento de geometrias complexas sem risco de colisão.

Condição: usado, Ano de fabrico: 2008, · Área de trabalho X-Y-Z: 3.660 x 1.550 x 130 mm · Comprimento de execução X-Y: 4.200 x 2.000 mm Descrição das unidades e acessórios (base) A estrutura do corpo da base é uma construção monolítica feita de aço de parede espessa. Ele é reforçado por placas triangulares soldadas em toda a base da máquina e, portanto, é extremamente estável. O formato triangular usado nas peças de sustentação, com base grande, é o segredo para garantir precisão e estabilidade duradouras. O layout da máquina permite ao usuário um fluxo de trabalho ideal, apesar da necessidade mínima de espaço. O corpo base construído desta forma oferece, portanto, à unidade de processamento uma base equilibrada e segura, com distribuição de carga particularmente boa. O suporte agregado móvel em design de portal é construído a partir de um monobloco sólido. Ele é posicionado na direção X em guias retificadas prismaticamente por meio de corrediças de esferas recirculantes. Neste transportador de unidade móvel, a unidade de trabalho é montada, por sua vez, em guias prismáticas de solo e no cursor de esferas recirculantes. Movimento dos eixos: O sistema de acionamento nos eixos Y e Z é realizado por meio de parafusos de esferas retificados da mais alta classe de precisão. O acionamento no eixo X é feito por meio de um acionamento de cremalheira de precisão pré-carregado e sem folga. Isso garante uma distribuição de carga equilibrada durante o processo de posicionamento. Essas características são importantes para garantir movimentos equilibrados mesmo durante tarefas mais complexas. O movimento dos vários eixos é realizado por meio de servomotores trifásicos sem escovas / motores CA sem escovas. Elas oferecem excelentes velocidades de posicionamento devido aos tempos de rampa muito curtos. Além disso, os sistemas de medição são totalmente integrados a esses motores. Essas propriedades tornam esse tipo de unidade totalmente livre de manutenção. · Avanço rápido em X: 40 m/min · Avanço rápido em Y: 60 m/min · Avanço rápido em Z: 22,5 m/min Sistema de vácuo (básico) · Bomba de vácuo: 100 cbm/h · Potência: 2,5 kW · Máx. . Vácuo (conexão) 0,9 bar Controle / Gabinete de controle · PC de escritório ou PC industrial (ver opções) · Controle NC básico: ESA-GV KVARA 6.0 · Controle remoto por cabo com as funções mais importantes CONTROLE CNC ELÉTRICO/ELETRÔNICO Universal é equipado com um poderoso controle NC. O PC de escritório integrado dá ao controle NC um nível incomparável de familiaridade: o software funciona com o Windows XP e permite uma programação rápida e fácil, fácil de aprender até mesmo para usuários inexperientes. O sistema é aberto e permite a conexão de unidades de CD-ROM, placas de áudio, leitores de código de barras, modems, impressoras, sistemas de digitalização, etc. Além disso, é possível a instalação de todos os sistemas de rede e todos os programas CAD disponíveis comercialmente. Para reduzir o espaço, o gabinete de controle é colocado sob a mesa da máquina e o operador trabalha em um terminal separado sobre rolos que podem ser posicionados livremente. SISTEMA DE PROGRAMAÇÃO Características do software XILOG: - Importação de arquivos DXF - Importação de arquivos ASCII - Interface do usuário no idioma nativo do operador (disponível para os idiomas I - GB - F - D - E) - Interpolação linear e circular em três eixos, linear no espaço, espiral no plano selecionado - programação assistida - calculadora para transferência direta dos dados calculados - auxílios gráficos e de Bdedpjvvi Nzsfx Ak Hsc

Condição: usado, Ano de fabrico: 2020, CENTRO DE USINAGEM CONTROLADO POR CNC COM MESA MULTIFUNÇÕES - VERSÃO CÉLULA DE TRABALHO CÉLULA X400 Perfuração e fresagem feitas para você! O centro de usinagem controlado numericamente é equipado com uma ampla gama de acessórios para ferramentas de fresagem/perfuração, a fim de atender a todas as exigências no processamento de madeira e similares. materiais. - Mais potente, com fusos de perfuração de 8.000 rpm e . Tecnologia, o fuso mais resistente disponível no mercado, com mais de 1.000 horas de uso sem manutenção - Melhor e mais abrangentemente equipado, com várias opções de configuração graças à mesa multifuncional para equipar a máquina de forma ideal de acordo com as necessidades - Programação mais fácil e compreensível graças ao módulo CNC Cad-Cam MAESTRO integrado - Mais fácil de usar: a mesa de trabalho é acessível em todos os momentos, o armário elétrico e a bomba de vácuo são integrados e na configuração PRO SPACE não há proteções. Estrutura de suporte A estrutura de suporte consiste de uma base de aço monolítica particularmente forte, fortemente nervurada e muito rígida; A base extra larga foi projetada especificamente para dar estabilidade à máquina, garantindo precisão consistente independentemente das condições de trabalho e eliminando a necessidade de ancorar a máquina ao solo. A base forma um suporte amplo e sólido para a coluna móvel: a unidade de trabalho é, portanto, dotada de um suporte equilibrado, estável e resistente, capaz de suportar as mais severas tensões e, assim, garantir um desempenho de maior qualidade e maior precisão. O portal móvel é constituído por uma única peça sólida que é fixada à base em ambos os lados e que desliza sobre guias prismáticas com sapatas deslizantes com retorno de esferas da mais alta qualidade. A dupla motorização ao longo do eixo X garante desempenho máximo mesmo em condições de trabalho difíceis. O movimento da unidade móvel inferior (eixo X) e da unidade de trabalho ao longo da haste da unidade móvel (eixo Y) é obtido graças à transmissão por cremalheira/pinhão com dentes helicoidais; Isso cria um impulso maior dente a dente que alcança maior aceleração, bem como maior velocidade ao longo dos eixos X e Y. A engrenagem helicoidal especialmente projetada garante menos desgaste nos componentes mecânicos e um eixo Z vertical mais silencioso é substituído por um parafuso acionado por retorno de esfera que garante um equilíbrio perfeito com carga dinâmica e uma forte aceleração e desaceleração. A unidade principal para fresamento é acoplada diretamente ao carro do eixo Z e garante a qualidade absoluta do processamento fino como quaisquer vibrações são completamente deslocados ao longo dos eixos X-Y-Z é feito com motores "brushless" acionados por inversores estáticos; Elas garantem:- Tempos de processamento reduzidos graças à aceleração melhorada- Melhor precisão de posicionamento graças ao encoder de alta resolução- Zerificação das atividades de configuração ao ligar a máquina graças ao encoder absoluto- Zerar as atividades de manutenção geral, pois há Não há escovas. O gerenciamento do deslocamento do eixo e em geral dos elementos de trabalho da máquina é realizado por um módulo NS industrial com D digital Bjdpevvi N Iofx Ak Hjdc

Condição: usado, Ano de fabrico: 2008, · Área de trabalho X-Y-Z: 3.660 x 1.550 x 130 mm · Comprimento de execução X-Y: 4.200 x 2.000 mm Descrição das unidades e acessórios (base) A estrutura do corpo da base é uma construção monolítica feita de aço de parede espessa. Ele é reforçado por placas triangulares soldadas em toda a base da máquina e, portanto, é extremamente estável. O formato triangular usado nas peças de sustentação, com base grande, é o segredo para garantir precisão e estabilidade duradouras. O layout da máquina permite ao usuário um fluxo de trabalho ideal, apesar da necessidade mínima de espaço. O corpo base construído desta forma oferece, portanto, à unidade de processamento uma base equilibrada e segura, com distribuição de carga particularmente boa. O suporte agregado móvel em design de portal é construído a partir de um monobloco sólido. Ele é posicionado na direção X em guias retificadas prismaticamente por meio de corrediças de esferas recirculantes. Neste transportador de unidade móvel, a unidade de trabalho é, por sua vez, montada em guias prismáticas de solo e no cursor de esferas recirculantes. Movimento dos eixos: O sistema de acionamento nos eixos Y e Z é realizado por meio de parafusos de esferas retificados da mais alta classe de precisão. O acionamento no eixo X é feito por meio de uma cremalheira de precisão pré-carregada e sem folga. Isso garante uma distribuição de carga equilibrada durante o processo de posicionamento. Essas características são importantes para garantir movimentos equilibrados mesmo durante tarefas mais complexas. O movimento dos vários eixos é realizado por meio de servomotores trifásicos sem escovas / motores CA sem escovas. Elas oferecem excelentes velocidades de posicionamento devido aos tempos de rampa muito curtos. Além disso, os sistemas de medição são totalmente integrados a esses motores. Essas propriedades tornam esse tipo de unidade totalmente livre de manutenção. · Avanço rápido em X: 40 m/min · Avanço rápido em Y: 60 m/min · Avanço rápido em Z: 22,5 m/min Sistema de vácuo (básico) · Bomba de vácuo: 100 cbm/h · Potência: 2,5 kW · Máx. . Vácuo (conexão) 0,9 bar Controle / Gabinete de controle · PC de escritório ou PC industrial (ver opções) · Controle NC básico: ESA-GV KVARA 6.0 · Controle remoto por cabo com as funções mais importantes CONTROLE CNC ELÉTRICO/ELETRÔNICO Universal é equipado com um poderoso controle NC. O PC de escritório integrado dá ao controle NC um nível incomparável de familiaridade: o software funciona com o Windows XP e permite uma programação rápida e fácil, fácil de aprender até mesmo para usuários inexperientes. O sistema é aberto e permite a conexão de unidades de CD-ROM, placas de áudio, leitores de código de barras, modems, impressoras, sistemas de digitalização, etc. Além disso, é possível a instalação de todos os sistemas de rede e todos os programas CAD disponíveis comercialmente. Para reduzir o espaço, o gabinete de controle é colocado sob a mesa da máquina e o operador trabalha em um terminal separado sobre rolos que podem ser posicionados livremente. SISTEMA DE PROGRAMAÇÃO Características do software XILOG: - Importação de arquivos DXF - Importação de arquivos ASCII - Interface do usuário no idioma nativo do operador (disponível para os idiomas I - GB - F - D - E) - Interpolação linear e circular em três eixos, linear no espaço, em espiral no plano selecionado - programação assistida - calculadora para transferência direta dos dados calculados - auxílios gráficos e de sintaxe par Bsdsvvi Rfepfx Ak Hsdc

Condição: usado, Ano de fabrico: 1991, Funcionalidade: não testado, Área de trabalho 3130 x 1100 mm Altura máxima de processamento para portas 70 mm Diâmetro do bocal de extração 200 mm 1 unidade principal de furação com 29 fusos independentes, distância entre eixos 32 mm Unidades superiores de fresagem com conexão LEUCO - 2 unid. Unidade de ranhuramento 1,1 kW Unidade de fresagem horizontal para caixas de fechadura Cabeçote de furação horizontal com 2 fusos Cabeçotes de furação horizontais para furação lateral à direita e à esquerda - 3 unid. Conversor 17 kW Dimensões da máquina (CxLxA) aprox. 5000 x 3000 x 1800 mm Bsdpfexu Eyvjx Ak Hedc Peso aprox. 3500 kg

Condição: usado, número da máquina/veículo: 005449, Posição 2: Furação CNC MORBIDELLI-FLEXA 912+FLEXA 902 Bedpfxowucl Ee Ak Hsdc Posição 3: Linha horizontal de furação contínua e insersão de cavilhas MORBIDELLI-FLEXA 912+FLEXA 902

Condição: usado, número da máquina/veículo: 005446, Área de trabalho eixo X: 3000 mm Área de trabalho eixo Y: 1300 mm Bedswuciqspfx Ak Hedc Número de eixos controlados: 3 eixos Número de fusos de furação: 112

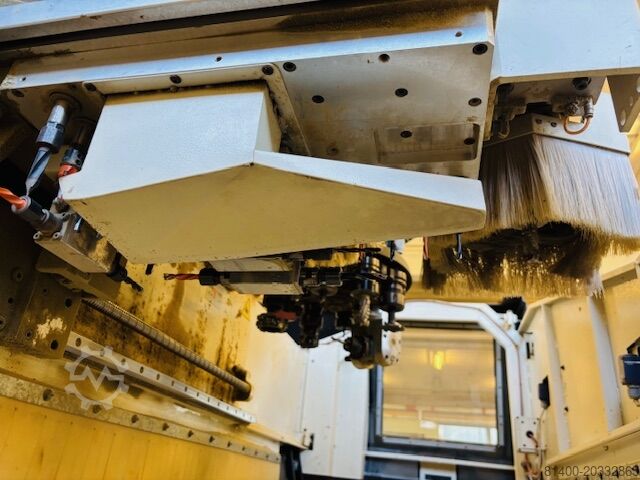

Condição: usado, Ano de fabrico: 2011, Área de trabalho X-Y: 4.422 x 1.753 mm Curso X-Y: 4.955 x 1.918 mm Comprimento Eixo Z: Z = 400 mm Fuso de fresagem de 5 eixos MORBIDELLI Rotação do eixo C: 650° Rotação do eixo B 290° (-10°) Potência: 11 kW a 20.000 rpm. ajustável via inversor Refrigeração líquida Interface HSK 63F Transportador de cavacos Lubrificação central CNC automática Trocador de ferramentas RAPID 24 (24 posições de ferramentas) Extensão da cabeça de perfuração com 30 + 6 fusos 8 auxílios de posicionamento 2 lasers cruzados Bomba de vácuo 250 m³/h Controle de PC com Windows Office Peso aprox. 5000 kg Bdodpfx Aksy D Rv Dj Hsc Local de armazenamento: Cliente

Condição: muito bom (usado), NÚMERO DE CATÁLOGO 6059 DADOS TÉCNICOS - número de fusos horizontais: 2×20 unidades - número de fusos verticais: 1×20 unidades - distância entre fusos extremos: 610 mm - distância entre fusos: 32 mm Bdedpfx Aey Sz Umok Hjc - curso do cilindro de avanço: 60 mm - comprimento máximo da peça: 3400 mm - ajuste dos fusos horizontais cima/baixo, frente/trás - ajuste dos fusos verticais direita/esquerda - possibilidade de operar cada unidade de perfuração separadamente - brocas direita e esquerda, montadas por rosca (aparafusadas) - 3 grampos pneumáticos - potência do motor: 4×1,85 kW - consumo de ar: 6-8 bar - dimensões C/L/A: 4600x1180x2200 mm - peso aproximadamente 1500 kg Preço líquido: 12.900 PLN Preço líquido: 3.070 euros, dependendo da cotação 4,2 euros (Os preços podem variar em caso de grandes flutuações)

Condição: usado, Ano de fabrico: 2006, Área de trabalho X-Y-Z: 5300 x 1700 x 180 mm Comprimento de trabalho X-Y-Z: 6040 x 1810 x 280 mm Cabeça de furação com 30 + 8 fusos Velocidade: 6000 rpm Potência: 2,2 kW Lubrificação central automática Mesa de trabalho TV com 10 suportes (C = 1500 mm) 4 áreas de trabalho 2 lasers cruzados Bomba de vácuo 250 m³/h Sistema de controle por PC Unidade de fresagem vertical ISO 30 de 7,5 kW com trocador de ferramentas RAPID 14 e eixo vetorial Unidade de furação adicional (eixo E) Dongle para software XILOG Bdedpfjx Twd Hsx Ak Hoc Local de armazenamento: Nattheim
