Machining Center - Vertical

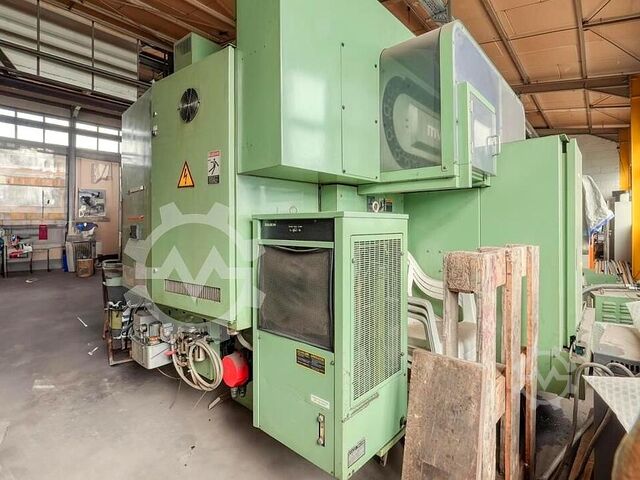

MORI SEIKI MV 45

Condição: usado, Centro de usinagem Mori Seiki MV45/45 com controlo Fanuc 11M, cursos X 820 / Y 555 / Z 550 mm, eixo com 4.500 rpm (7,5 / 5,5 kW, BT 45) e mesa rotativa Kitagawa para 4 eixos simultâneos. Modificação profissional do sistema de refrigeração com passagem pelo eixo da Deuschle Spindelservice — passagem rotativa através do pino de fixação, aperto hidráulico da ferramenta com conversor de pressão, bomba própria de 15 bar que pode ser acionada através de M50 — mais guias de caixa para uma rigidez excecional, 2 níveis de engrenagem mecânica com 200 Nm de torque do eixo na marcha lenta e aproximadamente 75 suportes de ferramenta BT 45 (todos com passagem para o fluido de refrigeração), incluídos. A construção com guias de caixa e a capacidade de operar em 4 eixos simultaneamente tornam esta máquina num equipamento robusto e versátil para peças complexas. CONTROLO CNC Controlo: Fanuc 11M EIXOS Número de eixos controlados: 4 Número de eixos simultâneos: 4 Codozy Svujpfx Abpjhd Curso do eixo X mm: 820 Curso do eixo Y mm: 555 Curso do eixo Z mm: 550 Mesa rotativa / 4.º eixo: Kitagawa EIXO Velocidade máxima do eixo rpm: 4.500 Potência do motor do eixo kW (S1/S6): 7,5 / 5,5 Torque do eixo Nm: 200 Montagem do eixo: BT 45 Níveis de engrenagem / intervalos de velocidade rpm: 2 REFRIGERAÇÃO Refrigeração através do eixo bar: 15 EQUIPAMENTO E OPÇÕES • Guias planas — máquina muito estável e rígida • 4 eixos simultâneos: 4.º eixo Kitagawa, aperto hidráulico, totalmente integrado no controlo • Eixo com 2 níveis de engrenagem mecânica — alto torque, 200 Nm na 1.ª marcha • Refrigeração interna (IKZ) instalada posteriormente pela Deuschle: passagem rotativa através do pino de fixação, aperto/solução hidráulica com amplificador de pressão, bomba própria de 15 bar, controlável através de M50 • Transportador de cavacos na parte frontal, descarga para a direita • Aproximadamente 75 suportes de ferramenta BT 45 no fornecimento, todos com passagem para IKZ, além de aproximadamente 20 pinos de fixação • 4.º eixo (mesa rotativa)

Condição: revisado em oficina (usado), Ano de fabrico: 2008, horas de funcionamento: 13 600 h, Funcionalidade: totalmente funcional, número da máquina/veículo: 106, Máquina parcialmente revisada pela Willemin com nova geometria e contra-fuso de 6.000 rpm novo. Fusos de esferas novos nos eixos X-Y-Z. Alinhamento e calibração. Pronta para produção. 5 eixos - Fanuc 31i A5 - HSK40E - até 30.000 rpm - Ano 2008. Origem de fabricação: CH Tensão: 3x400V / 60Hz; 50 A; 35 kVA Dimensões: 270x200x260 cm Peso líquido da máquina: 2500 kg CARACTERÍSTICAS TÉCNICAS Cjdpfsw T Tlrex Abpshd WILLEMIN MACODEL 508 MT Comando: Fanuc 31i A5 Eixo X: 450 mm Eixo Y: 200 mm Eixo Z: 425 mm Eixo B: -45° a +100° Eixo U: 300 mm Magazine de ferramentas: 48 posições PickUp Fuso principal A: máx Ø42 mm, máx 6.000 rpm Fuso principal C: máx Ø42 mm, máx 3.000 rpm Fuso motorizado de fresagem: HSK40E, MÁX 30.000 rpm Salvo erro ou omissão, as informações técnicas apresentadas não constituem compromisso vinculativo.

Condição: bom (usado), Ano de fabrico: 1989, diametro da peça 1500MM acoplamento máximo 914MM Cjdpfx Abefl Aaqepehd potes 15 toneladas

Condição: usado, Ano de fabrico: 2018, Transportador vibratório de Wolfgang Hörmle Para venda em diferentes versões e em bom estado. SRC-N 200 esquerda SRC-N 200 direita SRC-N 250 esquerda SRC-N 250 direita Unidade de controlo HFS 168 Chsdpfxst Ect Is Abpsd

Condição: muito bom (usado), Ano de fabrico: 2004, Funcionalidade: totalmente funcional, número da máquina/veículo: 1028, Máquina de laminação de roscas LEISTRITZ RT 400-CCA Ano de fabricação: 2004 / Retrofit do controle em 2019 Tensão de conexão: 3x400 V Frequência: 50 Hz Potência nominal: 65 kW Disjuntor principal: 125 A Chjdpfsxytmhjx Abpjd Pressão de operação: ar: 6 bar, óleo: 270 bar Tensão de comando: 24 VDC Comprimento máximo do eixo: 275 mm Comprimento mínimo do eixo: 125 mm Diâmetro máximo do conjunto de rolos: ferramenta Ø69,85: 215 mm, ferramenta Ø80: 210 mm Diâmetro mínimo do conjunto de rolos: ferramenta Ø69,85: 176-178 mm, ferramenta Ø80: 176 mm Força máxima de laminação: 40 t Dimensões: 3,4 m x 2,9 m x 2,2 m Peso: 4900 kg Acessórios: - Sistema de filtragem do fluido refrigerante - Segundo par de fusos (1x para ferramentas Ø69,85 mm, 1x para ferramentas Ø80 mm)

Condição: muito bom (usado), Ano de fabrico: 2008, diâmetro de giro sobre a cama 32 mm furo do fuso 32 mm comprimento de giro 125 mm Sistema de controle YASKAWA SIEMENS 840 DI V2 diâmetro de fixação 32 mm velocidades do fuso 7000 rpm Comprimento da peça de trabalho - máx. 150 mm taxa de avanço 0 - 2000 mm/min Chodpfx Aovwgmyebpsd Peso da máquina aprox. 5,7 t Espaço necessário aprox. 10,5 x 2 x 1,9 m O torno longo está em boas condições e pronto para uso imediato e irá com porta-ferramentas e peças de reposição. >> Duas máquinas de torneamento longo STAR 32T idênticas estariam disponíveis

Condição: quase novo (usado), Ano de fabrico: 2013, Funcionalidade: totalmente funcional, comprimento de torneamento: 1 600 mm, diâmetro de torneamento sobre o carro transversal: 700 mm, diâmetro de torneamento: 920 mm, potência do motor do fuso: 2 600 W, velocidade do fuso (máx.): 2 500 rpm, furo da árvore: 115 mm, curso do eixo X: 370 mm, curso do eixo Y: 150 mm, curso do eixo Z: 1 600 mm, passagem de barra: 91 mm, altura total: 2 765 mm, comprimento total: 5 252 mm, largura total: 2 778 mm, TORNO CNC JOHNFORD ST-70 AH 6 CF + Y CARACTERÍSTICAS TÉCNICAS Marca: Johnford Modelo: ST-70 AH+CF+Y Ano: 2013 Comando CNC: Fanuc 21i-TD Diâmetro de giro sobre bancada: 920 mm Diâmetro de giro sobre carro: 700 mm Curso X: 370 mm Curso Z: 1600 mm Curso Y: +/-075 mm Ferramenta motorizada + eixo Y Torre TBYA 250 (12 posições) - 3276 rpm / 37 kW Chedpfx Aoyz R D Nebpod Placa hidráulica de 3 castanhas Ø 304 mm Contraponto hidráulico programável com manga rotativa Transportador de cavacos Passagem de barra: 91 mm Spindle A2-8 / 2500 rpm / 22-26 kW PREÇO E MAIS INFORMAÇÕES SOB CONSULTA (CNC, SIEMENS, HASS, LAGUN, FAGOR, CINCINATI, HEIDENHAIN, USINAGEM, PINACHO, MORISEIKI, FRESADORA, TORNO, RETIFICADORA, MANDRILADORA, PRENSA, LASER, GUILHOTINA, DOBRADEIRAS)

Condição: usado, Ano de fabrico: 2001, curso do eixo X: 2 300 mm, curso do eixo Y: 2 300 mm, curso do eixo Z: 1 000 mm, largura da mesa: 1 250 mm, comprimento da mesa: 2 500 mm, velocidade de rotação (máx.): 18 000 rpm, peso total: 35 000 kg, CNC Siemens 840D Cabeçote universal, spindle HSK63 Velocidade máxima do spindle: 18.000 rpm Trocador para 100 ferramentas Mesa 2500x1250mm Cursos 2300x2300x1000mm Evacuador de cavacos Chedey H Av Iepfx Abpjd Conjunto de ferramentas

Condição: bom (usado), Ano de fabrico: 2003, Controlador CNC: MSX-501 Eixos Curso do eixo X mm: 630 Codpfxexq Hcko Abpjhd Curso do eixo Y mm: 600 Curso do eixo Z mm: 670 Eixo B graus: 360º (indexação de 0,001º) Avanços m/min: 50 Avanço rápido m/min: 50 Mesa de trabalho Número de paletes: 2 Dimensões da mesa mm: 500x500 Tamanho máximo da peça (Ø x A) mm: ø800x1.000 Peso máximo da peça kg: 500 Spindle Velocidade do spindle rpm: 8.000 Potência do motor do spindle kW: 18,5/22 Sistema de ferramentas Porta-ferramentas: ISO-40 Posições no magazine de ferramentas: 60 Equipamento Transportador de cavacos Lâmpada sinalizadora Bomba de alta pressão Alimentação interna de refrigerante

Condição: revisado em oficina (usado), Ano de fabrico: 2017, horas de funcionamento: 12 270 h, Funcionalidade: totalmente funcional, diâmetro de torneamento: 150 mm, velocidade do fuso (máx.): 6 000 rpm, curso do eixo X: 100 mm, curso do eixo Z: 220 mm, avanço rápido eixo X: 30 m/min, avanço rápido eixo Z: 30 m/min, tipo de corrente de entrada: trifásico, peso total: 5 700 kg, nariz do fuso: JIS A2-5, tensão de entrada: 400 V, Número de posições de ferramentas acionadas na torre de ferramentas 1: 10, Número de estações de ferramentas na torre de ferramentas 2: 10, Torno CNC DMG MORI NRX2000 MC CARACTERÍSTICAS TÉCNICAS: Ano de fabricação: 2017 Comando CNC: MITSUBISHI M730UM Diâmetro máximo de torneamento: 150 [mm] Curso do eixo X: 100 [mm] Curso do eixo Z: 220 [mm] Avanço rápido eixo X1: 30.000 [mm/min] Avanço rápido eixo X2: 30.000 [mm/min] Avanço rápido eixo Z1: 30.000 [mm/min] Avanço rápido eixo Z2: 30.000 [mm/min] Nariz do fuso: JIS A2-5 Comprimento máximo de usinagem fuso 1: 100 [mm] Comprimento máximo de usinagem fuso 2: 100 [mm] Velocidade máxima do fuso - Fuso 1: 6.000 [rpm] Velocidade máxima do fuso - Fuso 2: 6.000 [rpm] Potência das ferramentas acionadas - Torre 1: 1,5 [kW] Potência das ferramentas acionadas - Torre 2: 1,2 [kW] Número de posições de ferramentas - Torre 1: 10 Velocidade máxima das ferramentas acionadas - Torre 1: 10.000 [rpm] Número de posições de ferramentas - Torre 2: 10 Velocidade máxima das ferramentas acionadas - Torre 2: 10.000 [rpm] Potência total instalada: 38 [kVA] Tensão de alimentação: 400 [V] Horas trabalhadas: 12.270 [h] Peso: 5.700 [kg] ACESSÓRIOS INCLUSOS: Cedpfxjyzgc Uj Abpohd x1 carregador tipo pórtico (gantry loader) x2 alimentadores de peças (left + right) para matéria-prima e peças acabadas x1 apalpador de medição RENISHAW, tipo RLP40 (NOVO) x1 sensor de ruptura de broca (para torre nº 1) x19 porta-ferramentas fixos x4 porta-ferramentas acionados axiais x2 pinças KITAGAWA, modelo KLAMP DKF65 x2 castanhas de três garras x1 torre de sinalização de status x1 pistola de refrigeração x2 manípulos eletrônicos portáteis (handwheels) x1 unidade de extração de névoa de óleo x1 transportador de cavacos x1 unidade de refrigeração de alta pressão, 35 [bar] x1 unidade de filtragem de fluido de corte SIEBEC, modelo MP52D-AP18 x1 conjunto de garras para carregador pórtico x1 conjunto de suportes para fixação dos eixos para transporte da máquina x1 conjunto completo de manuais (manual do operador, manual de programação, diagramas elétricos, manual do carregador pórtico...) A máquina pode ser vista em funcionamento em nosso pavilhão sob agendamento prévio. Preço sob consulta, carregamento em caminhão incluso. Possibilidade de envio mundial. As informações apresentadas nesta página foram obtidas segundo o melhor de nosso conhecimento, portanto, sua exatidão não pode ser garantida. Máquina-ferramenta similar a torno-fresa, centro de usinagem, e fresadora, e a marcas como Schaublin, Index, Mori Seiki, Traub, Tsugami, Star, Tornos, Biglia, Nakamura, Miyano, DMG, Mazak. Torno CNC, torno NC, torno digital, centro de usinagem, fresadora NC, fresadora CNC, fresadora digital, Fanuc, iTNC, TNC, Heidenhain, Mori Seiki, Mazak, Hurco, Nakamura, Takamura, Hardinge.
