Retificadora de engrenagens CNC com dressador

Reishauer RZ 362A

Condição: muito bom (usado), Ano do fabrico: 1998, horas de funcionamento: 50 000 h, Funcionalidade: totalmente funcional, A máquina não possui automação nem aparelho de dressagem totalmente automático (disponível somente nas séries RZ 400/410). Esta é uma máquina stand-alone, porém totalmente equipada com acessórios de alta qualidade. A máquina realiza retificações de engrenagens com precisão extrema. Dados técnicos – Retificadora de engrenagens Reishauer RZ 362A Tipo de máquina: Retificadora de engrenagens Fabricante: Reishauer AG, Wallisellen, Suíça Modelo: RZ 362A Ano de fabricação: 1998 Número de série: 73889 Número de comissão: 309 Certificação CE: Sim Dados elétricos: Conexão de rede: 3 × 400 V, 50 Hz Tensão da máquina: 3 × 400 V, 50 Hz Tensão de comando: 1 × 230 V, 50 Hz / 1 × 24 V CC Tensão dos contadores: 1 × 24 V CC Tensão das válvulas: 1 × 24 V CC Esquemas elétricos: Padrão Dados do rebolo: Diâmetro externo mínimo/máximo: 280 / 350 mm Largura máxima com restrições: 84 / 104 mm Número de passos com restrições: até 3 Largura máxima utilizável com movimento de deslocamento: 90 mm Para módulo > 7 ou mais de 3 passos, aplicam-se as diretrizes Reishauer Velocidade do rebolo: Em operação de retificação: 1.100 – 2.300 rpm Perfilagem: 50 – 95 rpm Operação de ajuste (modo especial): máx. 200 rpm Avanço da retificação: Por curso de retificação: 0,01 – 1,0 mm Avanço total (fx tot): 9,99 mm Em operação de ajuste (modo especial): máx. 2 m/min Curso de retificação: Curso máximo: 175 mm Recuperação automática do rebolo para troca de peça: 65 mm Deslocamento (Shift): Deslocamento máximo por 1 mm de curso: 0 – 1,0 mm Dados da peça: Diâmetro primitivo mínimo (depende do diâmetro do rebolo): Com rebolo Ø 280 mm: 50 mm Com rebolo Ø 320 mm: 10 mm Com rebolo Ø 350 mm: 10 mm Centragem automática por sensor (apenas RZ 362A): 20 mm Diâmetro externo máximo da peça: 360 mm Com sistema de carga Felsomat (opcional, apenas RZ 362A): 300 mm Com centragem automática por sensor (apenas RZ 362A): 320 mm Distância mínima do centro do rebolo ao centro da peça: 165 mm Largura máxima do engrenamento: 175 mm Para diâmetros primitivos < aprox. 150 mm, redução da largura devido à geometria do mandril e da contraponta Peso máximo da peça: 60 kg Com carregador Felsomat (opcional, apenas RZ 362A): 4 kg Distância entre pontas: Contraponta manual fixa (opcional): 645 mm Contraponta manual especial (opcional): 745 mm Contraponta hidráulica (opcional, apenas RZ 362A): 515 mm (645 mm com curso reduzido) Dsdpjx Sxbdsfx Abvsul Dentado: Número de dentes: mínimo 6, máximo 600 Módulo sem centragem automática: mínimo módulo 0,5 (DP 48) Módulo com centragem automática: mínimo módulo 0,8 (DP 32) Módulo máximo: 7,0 (DP 3,5) Ângulo de helicóide: Mínimo: 10° Máximo: 40° Máximo para ambos os lados: 45° Limitações do deslocamento (shift) para ângulos de helicóide grandes, especialmente acima de 30° Correções de perfil e bombagem: Alívio do topo e altura de bombagem Comprimento de bombagem e conicidade Correções máximas dependem da ferramenta de perfilação e dos parâmetros do processo Pesos (sem óleo): Máquina: aprox. 5.000 kg Quadro elétrico: aprox. 1.100 kg Unidade hidráulica: aprox. 600 kg Sistema de óleo de retificação RTO 100 (opcional): aprox. 1.600 kg Sistema de óleo de retificação RTM 100 com pré-filtro magnético (opcional): aprox. 1.650 kg Sistema de óleo de retificação RTA 150 (opcional): aprox. 2.500 kg Carregador portal Felsomat (opcional, apenas RZ 362A): aprox. 1.600 kg Unidade de carregamento: aprox. 1.000 kg Magazine de peça: aprox. 400 kg

Ano do fabrico: 2018, Condição: pronto a usar (usado), Uma máquina retificadora de flancos de dentes Reishauer, totalmente recondicionada pela Burri Werkzeugmaschinen, está disponível. Velocidade do fuso de retificação: 3500 rpm, velocidade de corte: 63 m/s, diâmetro máximo da engrenagem: 360 mm, faixa de módulo: 0,1-7, número de dentes: 6-600, altura máxima da peça: 160 mm, ângulo máximo de hélice: +/-45°, peso máximo da peça: aprox. 60 kg. Diâmetro mínimo do círculo de base do rebolo: 250 mm, dimensões do rebolo X/Y/Z: 350 mm/104 mm/160 mm, faixa de diâmetro do parafuso de retificação: 270 mm-350 mm, largura máxima de retificação: 175 mm, rotação máxima da peça: 800 rpm. Inclui dispositivos de perfilagem, unidade de balanceamento, controle de contato acústico, instalação compacta de filtragem, unidade de refrigeração, refrigerador de água de refrigeração, automação robótica e carrinhos de transporte. Documentação disponível. Visita no local é possível. Dedpfxsw Rqwae Abvsul

Condição: usado, Ano do fabrico: 1997, Detalhes técnicos: Duodpfx Absx Aq Egsvsl Módulo - máx.: 7 Peso da máquina aprox.: 5 t Diâmetro do verme de retificação: 280-350 mm Largura do verme de retificação: 84-104 mm Número de dentes - mín.: 6 Número de dentes - máx.: 600 Maior diâmetro admissível do círculo principal: 360 mm Peso máximo da peça: 60 kg sem filtro com refrigeração de óleo hidráulico e retorno de óleo de moagem

Ano do fabrico: 2000, Condição: quase novo (usado), Peças sobressalentes, bem como ferramentas de retificação e de diamante para rectificadoras geradoras Reishauer RZ362A, RZ361S, RZS ou Burri, bem como flanges de mós. Djdpfx Abok Npmuovsul As mós são pré-perfiladas e novas. Por favor, pergunte-nos o módulo e o número de engrenagens? As ferramentas de dressagem são novas ou estão em bom estado (mínimo 50% de vida útil restante). Por favor, forneça-nos os dados do seu perfil para que possamos verificar se uma das nossas ferramentas se adapta? Dispomos igualmente de várias peças sobressalentes mecânicas e eléctricas novas em stock. Pode perguntar-nos?

Condição: quase novo (usado), Ano do fabrico: 1987, Funcionalidade: totalmente funcional, número da máquina/veículo: 61373, ESTÁ EM CONDIÇÕES DE FUNCIONAMENTO Dujdpfjvwlf Iex Abvel

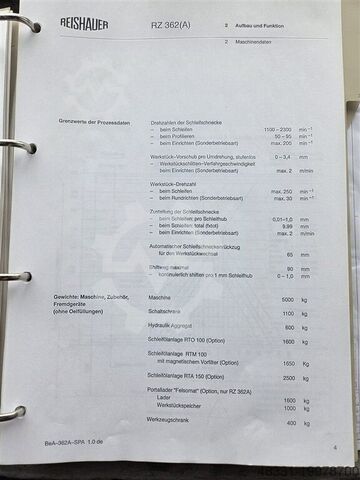

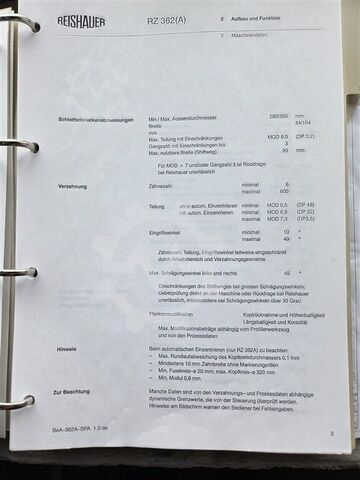

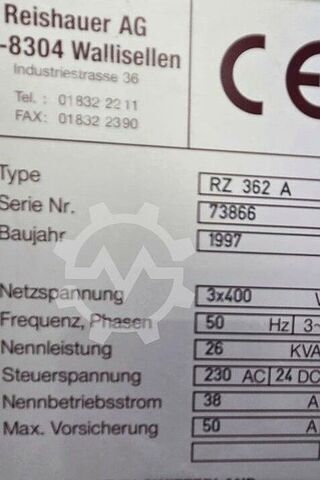

Condição: pronto a usar (usado), Ano do fabrico: 1997, Funcionalidade: totalmente funcional, número da máquina/veículo: 73866, peso da peça de trabalho (máx.): 60 kg, velocidade de rotação (máx.): 2 300 rpm, peso total: 5 000 kg, DETALHES TÉCNICOS Módulo máx.: 7 Diâmetro do caracol de retificação: 280–350 mm Largura do caracol de retificação: 84–104 mm Velocidade do caracol de retificação (retificação): 1.100–2.300 rpm Velocidade do caracol de retificação (perfilagem): 50–95 rpm Número de dentes, mín.: 6 Número de dentes, máx.: 600 Maior diâmetro admissível da circunferência de topo: 360 mm Peso máximo da peça: 60 kg Curso máximo de retificação: 175 mm Velocidade de rotação da peça (retificação): máx. 250 rpm DETALHES DA MÁQUINA Peso da máquina aprox.: 5 t Djdpfsxvrziox Abvjul Dados elétricos Conexão de rede: 3 × 400 V 50 Hz Tensão da máquina: 3 × 400 V 50 Hz Tensão de controle: 1 × 230 V 50 Hz / 1 × 24 V DC Tensão de contatores: 1 × 24 V DC Tensão de válvulas: 1 × 24 V DC

Condição: usado, Ano do fabrico: 2008, Diâmetro das rodas - máx. 300 mm Módulo - máx. 8 Duedpfx Aevxww Sebvsl Módulo - mín. 0,7 Comando SINUMERIK 840 D Ângulo do cone de divisão - mín./máx. - 90 / + 90 ° Fuso da peça de trabalho - furo 127 mm Diâmetro do rebolo 50 - 230 mm Velocidade do fuso de retificação, regulável continuamente 7.500 rpm Velocidade do fuso da peça de trabalho 700 rpm Potência total necessária 146 kW Peso da máquina aprox. 21 t Espaço necessário aprox. 9,5 x 3,6 x 3,1 m Palpador para fenda dos dentes (integrado no cabeçote de retificação) Fuso de retificação externo - sistema de refrigeração Extração de névoa de óleo ELBARON (integrado na máquina) Sistema de filtragem de fluido de corte Hoffmann Foi utilizada para produção em série de coroas cônicas de dentes espirais Sem dispositivos de fixação Sem rebolos / flanges de rebolo Sem rodas de dressagem

Condição: usado, _____ Descrição: Geralmente: Ano de construção: 2020 Controle: WEISS CNC Dsdov Armcspfx Abvoul largura da ponta: 6 mm altura central: 200 mm Dimensões da roda de desbaste: 400x60 mm + 0x60 mm Cabeça de trabalho: Velocidade: 1 rpm peso máximo da peça de trabalho: 25 kg Diâmetro de moagem máx.: 390 mm Gravação: MK4 cabeçote de moagem: velocidade periférica: 2 m/s Dimensões da roda de amolar direita: 0 x 60 mm Dimensões da roda de amolar esquerda: 400 x 60 mm Eixo X: 380 mm Eixo Z: 1,1 mm Eixo B: motor de torque, continuamente variável contraponto: diâmetro da pena: mm Curso do pionelo: 45 mm Gravação: MK 4 Ajuste fino do cilindro: +/- 0,04 mm Equipamentos / Acessórios: Sistemas de medição de posição: Direto (balanças de vidro) Fusos de moagem: 2x fuso de moagem (esquerda/direita) GAP / Crash Control: Som corporal (Sensotronic) Balanceamento: Máquina de balanceamento MPM Medição da peça de trabalho: Marposs PF ME Automação: Interface do robô preparada Modo de configuração: volante eletrônico Separador de névoa de emulsão: Mecânico Dresser: Para rebolo externo esquerdo/direito Acessórios: Várias rodas de moagem + flanges

Condição: pronto a usar (usado), Ano do fabrico: 2008, Funcionalidade: totalmente funcional, Fresadora CNC GP300, USINAGEM COM REFRIGERAÇÃO + USINAGEM A SECO à escolha. Ambas as opções disponíveis. Dedpfxoxqn Tqj Abvsul Siemens 840D Solution Line, sistema de 5 eixos, para peças de eixo e disco. Máx. Ø300 mm, módulo máx. 6, faixa de inclinação ±45°, curso axial de 440 mm, potência de fresagem 15 kW, HSK-B80, mesa Ø300 mm, acionamento direto, rotação 90–900 rpm. Alta precisão, acionamentos digitais (Sinamics S120), posicionamento automático do cabeçote 0,001°, guias lineares, retração de segurança, compensação de temperatura, carenagem completa.

Condição: revisado em oficina (usado), Funcionalidade: totalmente funcional, Características da máquina: Altura central: 125 mm (175 mm com as alturas) Distância entre centros: 600 mm Rebolo: Diâmetro: 400 mm Largura: 50 mm Furo: 127,0 mm Deslocamento angular: 270° Cabeçote do fuso da peça de trabalho: de 20 rpm a 400 rpm Conicidade do fuso: 5 TM Conicidade no cabeçote móvel: 3 TM Deslocamento angular da mesa: 10° Velocidade da mesa: contínua até 6,0 m/min Motor externo do rebolo: 4,0 kW Motor do fuso do cabeçote: 2,2 kW Peso aproximado da máquina: 2700 kg Dimensões totais da máquina: Comprimento: 2580 mm Largura: 1680 mm Altura: 1670 mm A máquina é totalmente modernizada e Inclui: - Novo quadro elétrico e novo diagrama elétrico - Novo motor e variador de frequência para a cabeça de trabalho - Visor digital de 2 eixos - Tanque de resfriamento - Geometria feita de acordo com o protocolo Kellenberger - Muitos acessórios Dsdpfx Aboxyw Ehovoul
