Centro de maquinagem - Centro de maquinagem vertical universal de anéis e cilindros

ROTTLER ROD 250

Dados técnicos:

Ajuste rápido vertical: eixo z: 1125 mm
Ajuste horizontal: eixo x: 600 (+1000 elétrico-manual) mm
Ajuste transversal: Eixo y do suporte de fresagem: 325 (340) mm

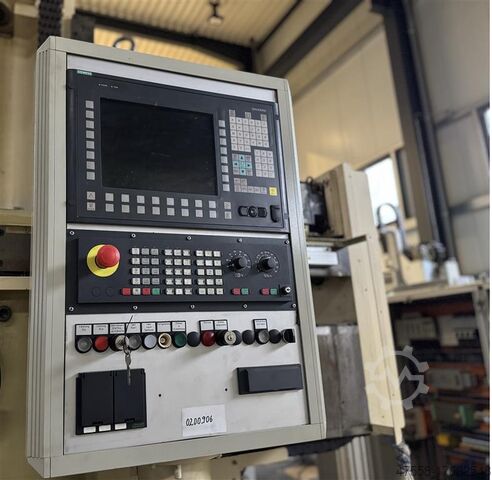

Controlo: Siemens 840D
Diâmetro da superfície de aperto: 3500/5800 mm
Diâmetro de viragem: máx. 6000 mm
Gama de velocidades: placa frontal: 1 - 12 rpm
Velocidade: fuso de fresagem: 1000-6000 rpm
Diâmetro máx. da peça de trabalho nas paletes: 6000 mm
Peso da peça: 10 - 2000 kN
Porta-ferramentas: HSK-A-100
Potência total necessária: 120 kVA
Peso da máquina aprox.: 35,0 toneladas

CENTRO DE MAQUINAÇÃO VERTICAL DE ANÉIS E CILINDROS
CENTRO DE MAQUINAÇÃO CNC ESPECIAL

Aplicação:
TORNAR, FURAR E FRESAR, RETIFICAR PEÇAS FRESADAS POR ANÉIS (anéis giratórios, anéis giratórios de rolos, aros de engrenagens, flanges especiais, etc.)

A máquina é composta por dois grupos principais separados: unidade de coluna e unidade de placa frontal/mesa
- Accionamentos de alimentação através de servomotores AC
- Ajuste transversal do eixo z do suporte de fresagem 325 (máx.340) mm
- Potência do acionamento do prato frontal 76 kW
- Posicionamento da mesa = 0,02 mm

O que foi renovado:
- Os motores dos eixos foram renovados (Siemens)
- A lubrificação central dos rolamentos de giro da mesa giratória/eixo foi alargada
- A cablagem da máquina foi parcialmente renovada
- Acumulador de bexiga e válvula de segurança
em curso

*
