Máquina de corte a laser

TRUMPF TruBend 5130 B23

Máquina básica:

TruBend 5130 (B23)

Máquina
 Estrutura em C
 Viga de prensagem
 Mancal esférico da viga de prensagem com inclinação da viga
 Acionamento servo sob demanda com tecnologia de 4 cilindros
 Sistema de medição de distância (eixo Y) com compensação dinâmica de deflexão
 Óleo hidráulico preenchido para toda a vida útil

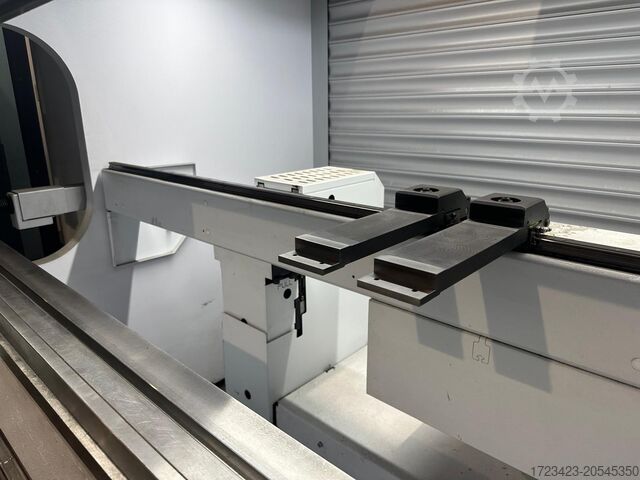

Batente traseiro
 Dedo de batente (dois)

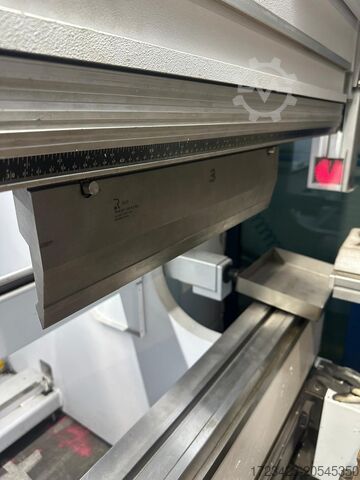

Fixação de ferramentas
 Fixação inferior hidráulica TRUMPF

Comando
 Controle Touchpoint TruBend
 Sistema de gestão de usuários

Transmissão de dados
 Interface USB
 Interface de rede RJ45
 Capacidade de rede
 Central Link
 Interface de suporte remoto

Operação
 Unidade operacional com pedais
 Trilho de comunicação
 MobileControl

Segurança
 Marcação CE e Diretiva de Máquinas EC
 Dispositivo de segurança padrão
 Portas laterais deslizantes
 Porta de rolo traseira

Configuração avançada padrão
 Coroamento manual por cunha
 Batente traseiro de 2 eixos (eixos X e R)
 Fixação manual superior TRUMPF
 Deslocamento pneumático da ferramenta inferior (eixo I)
 Dados integrados da tecnologia TRUMPF
 Painel operacional: Braço de apoio com ajuste de altura
 Ar-condicionado para quadro elétrico até 40 °C

Equipamentos avançados da máquina:

Coroamento por cunha controlado por CNC
Batente traseiro de 4 eixos (eixos X, R, Z1 e Z2)
Fixação hidráulica superior TRUMPF
Dados de tecnologia de dobra
 Inclui quatro materiais de série (AlMg3, X5CrNi1810, St37, QStE380TM)
Fonte de alimentação ininterrupta para o comando (UPS)
Iluminação da área frontal de trabalho
 LED
Iluminação da área traseira de trabalho
 LED
2 Suportes frontais
 Com apoio em plástico
BendGuard


Dados Técnicos:

Máquina

Força de prensagem: 1300 kN
Comprimento de dobra: 3230 mm
Ibodpfexw U Ihjx Afqjd
Largura entre montantes: 2690 mm
Altura útil de abertura: 385 mm
Inclinação da viga: ± 10 mm
Profundidade do gargalo: 420 mm
Largura da mesa: 120 mm

Velocidades

Descida rápida (com BendGuard): 220 mm/s
25 mm/s
Eixo X para batente traseiro de 2/4/5 eixos: 1000 mm/s
Eixo R: 330 mm/s

Cursos, intervalo de batente

Curso do eixo Y: 215 mm
Curso do eixo X: 600 mm
Máximo intervalo de batente no sentido X: 860 mm
Curso do eixo R: 250 mm

Controle, hardware

Interface do usuário: Touchpoint TruBend
Configuração básica: Intel Core i5, 2,7 GHz, Dual Core; Windows Embedded Standard 7; Monitor colorido TFT 21,5" com retroiluminação LED; Resolução de tela 1920 x 1080 pixels (Full HD)

Materiais de operação

Volume de óleo hidráulico: 115 l

Conexões elétricas

Consumo conectado (IEC) aprox.: 17,5 kVA
Consumo conectado (IEC) aprox. (opção): 42 kVA
Conexão para ar comprimido: 6 bar ± 1 bar

Dimensões, peso

Comprimento: 3980 mm
Largura: 1900 mm
Altura: 2840 mm
Peso: 11.800 kg
