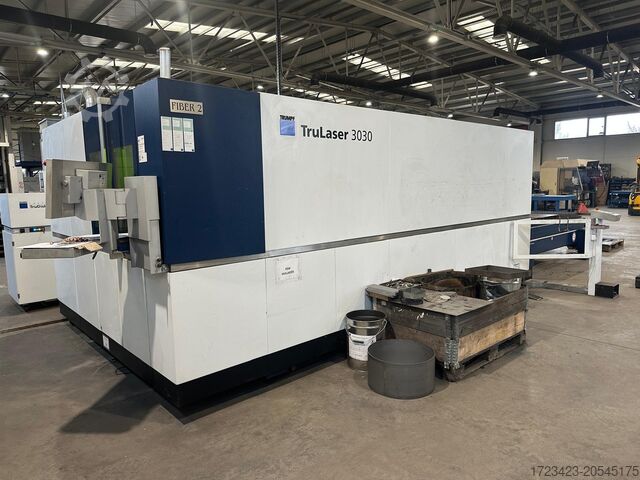

Máquina de corte a laser

TRUMPF TruLaser 3030 Fiber

TRULASER LASER 3030 L95 4kW + LOADMASTER
Ano de fabricação: 06/2022
Horas de máquina: 14.000 h
Horas de feixe: 9.800 h

Máquina básica:

TruLaser 3030 fiber (L95)

- Área de trabalho: 3.000 x 1.500 mm
- Estrutura em caixa
- Correia transportadora longitudinal
- Unidade de movimentação para processamento de alta precisão
- Acionamento tipo pórtico em combinação com acionamento linear direto
- Refrigerador de processo para máquina e laser (água/ar)
- Iluminação da área de trabalho
- Laser piloto
- Equipamento de pulverização
- Limpeza automática de bico
- Armários elétricos integrados
- Armário integrado
- Guiamento de feixe fechado via cabo de luz laser (LLK)
- Sinalizador de status da máquina
- Dispositivo de transporte e instalação

Ijdpfexw Uy Dex Afqjbd
Laser TRUMPF:
- Excitação por meio de diodos de bombeamento
- Controle de potência do laser

Unidade de corte:
- Estratégia de cabeça de corte única
- Unidade de corte universal com sistema de lente adaptativa
- Vidro de proteção
- Verificação online das condições do vidro de proteção
- Centralização automática do bico

Comando:
- Produção rápida pós-processamento
- Sistema Siemens SINUMERIK 840D SL
- Painel de controle ergonômico com display multitoque colorido widescreen de 21,5"
- Dados tecnológicos integrados
- Desligamento automático
- Seleção programável de gás de corte/pressão
- Microssolda
- Interface para suporte remoto
- Planejamento de produção
- Processamento de múltiplas chapas
- Condition Guide
- Cutting Guide

Funções:
- AdjustLine, ControlLine, FastLine, FlyLine, FocusLine, NitroLine, PierceLine, PlasmaLine
- Pacote de corte para cobre
- Pacote de corte para latão

Transmissão de dados:
- Interface USB
- Interface de rede RJ45
- Central Link
- Gerenciador de atualização online

Segurança:
- Marcação CE e Diretiva de Máquinas EC
- Barreiras de luz
- Extrator de pó compacto multi-câmara
- Proteção fechada com visor certificado, lado direito

Configuração padrão avançada:
- Extrator de pó compacto
- Teto deslizante
- Ripas de aço macio
- Fonte TruDisk integrada à máquina
- Trocador automático de paletes no sentido longitudinal
- Temperatura ambiente recomendada da máquina: 5 a 40°C / 45°C
- Laser de estado sólido externo TruDisk 4001 com uma saída de laser

EQUIPAMENTO AVANÇADO:
- Laser de estado sólido externo TruDisk 4001 com uma saída de laser, inclui BrightLine Fiber
- Câmera 1
- Drop & Cut
- Pacote de corte Highspeed Eco (alta velocidade com baixo consumo de gás)
- Pacote de corte para chapas grossas
- Wireless Operation Point
- Interface MDE

AUTOMAÇÃO:
- LoadMaster 1530

Dados técnicos:
Comando, hardware, elétrica
- Tipo de comando: Siemens 840D SL
- Sistema operacional: Windows 10 IoT
- Tela: multitoque
- Tamanho da tela: 21,5 pol.
- Interface: USB

Dados dos eixos – Velocidade máxima dos eixos
- Simultânea: 170 m/min

Área de trabalho, tamanho da peça – Faixa nominal
- Eixo X: 3.000 mm
- Eixo Y: 1.500 mm
- Eixo Z: 116 mm

Dados específicos do laser – TruDisk 4001
- Potência máxima do laser: 4.000 W
- Espessura máxima da chapa (aço carbono): 25 mm
- Espessura máxima da chapa (inox): 20 mm
- Espessura máxima da chapa (alumínio): 20 mm

LoadMaster 1530:
Carregamento
- Tamanho máximo da chapa: 3.000 mm x 1.500 mm
- Espessura máxima da chapa: 25 mm
- Peso máximo da chapa: 900 kg
