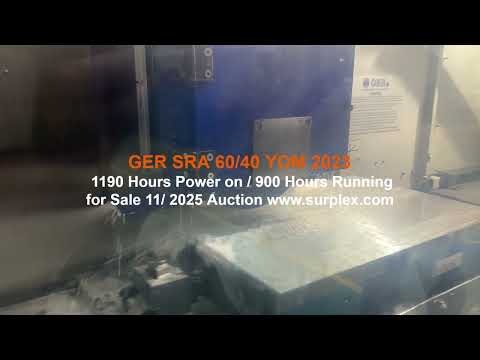

Rectificadora de superfícies

GER SRA 60/40

Eixos: X, Y, Z, S
- Eixo X: Movimento longitudinal (mesa)
- Eixo Y: Movimento vertical (cabeçote de retificação)
- Eixo Z: Movimento transversal (coluna)
- Eixo S: Movimento rotativo da pedra de rebolo

Cabeçote Principal: Realiza o desbaste superficial da peça.
Fpodpfx Afjx Hh N Hsijr

Capacidade de Retificação

- Comprimento máximo de retificação: 600 mm
- Largura máxima de retificação com rebolo de 50 mm: 430 mm
- Altura máxima da mesa ao centro do rebolo: 715 mm
- Área útil da mesa: 600 × 400 mm
- Ranhura em T: 1 × 14 mm

Velocidade e Resolução dos Eixos

Eixo X:
- Velocidade máxima: 28 m/min
- Velocidade mínima: 2 m/min
- Acionamento: Hidráulico 1,5 kW ou servomotor opcional (10,5 Nm)

Eixo Y (Vertical):
- Velocidade máxima: 5 m/min
- Velocidade mínima: 0,001 m/min
- Resolução: 1 µm
- Torque do servomotor: 3,7 Nm

Eixo Z (Transversal):
- Velocidade máxima: 5 m/min
- Velocidade mínima: 0,001 m/min
- Resolução: 1 µm
- Torque do servomotor: 3,7 Nm

Volante Manual e Cabeçote de Retificação

Volante Eletrônico:
- Resolução: 0,001; 0,01; ou 0,1 mm/incremento

Cabeçote do Rebolo:
- Rebolo padrão: 300 × 25 × 76,2 mm
- Rebolo máximo: 300 × 50 × 76,2 mm
- Dressador lateral: 155 × 10 × 10 mm
- Velocidade periférica máxima: 45 m/s
- Potência do motor: 4 kW

Especificações Gerais da Máquina

- Potência total instalada: aprox. 9 kW
- Dimensões (C×L×A): 3.530 × 3.200 × 2.900 mm
- Nível de pressão sonora em funcionamento: < 70 dB(A) (EN 31201)
- Capacidade do tanque de refrigerante: 230 litros
- Capacidade de óleo hidráulico/lubrificante: 14 litros

Tensão de Alimentação: 400 V / 3 fases / 50 Hz
