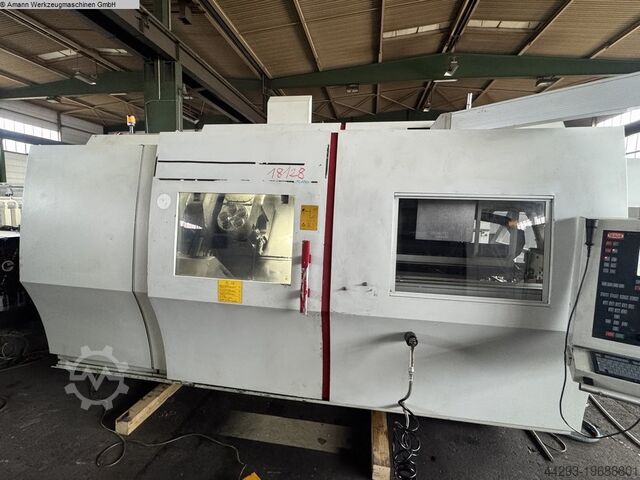

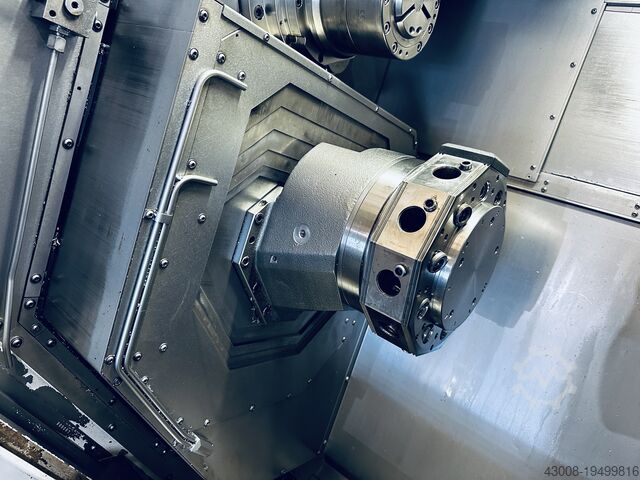

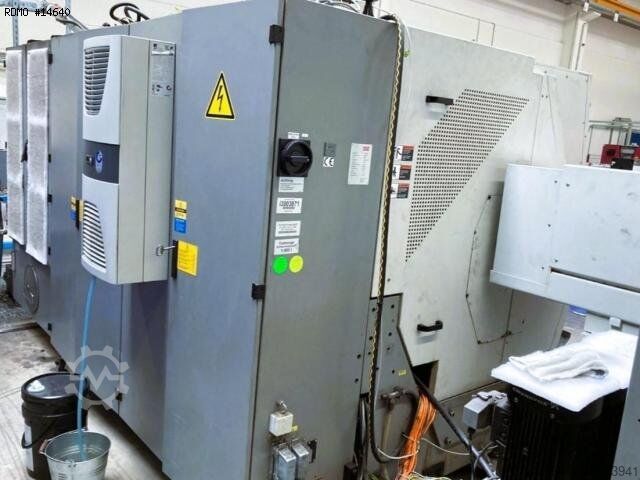

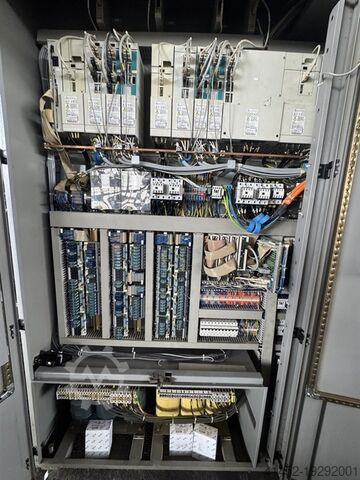

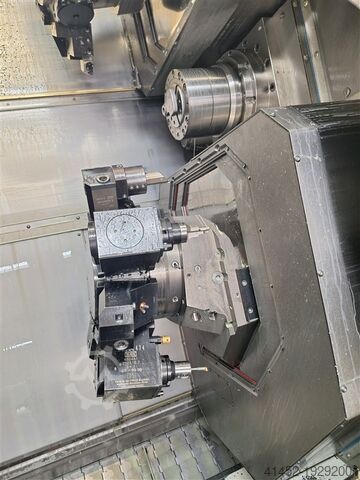

Centro de torneamento e fresagem CNC

TRAUB TNX 65

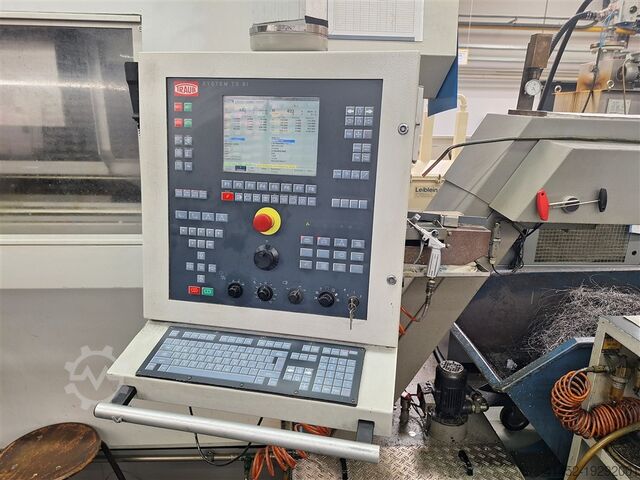

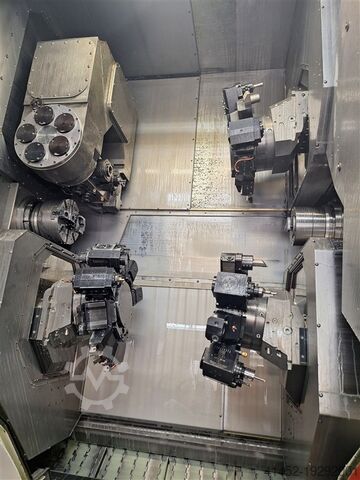

Condição: usado, Ano do fabrico: 2005, Diâmetro de torneamento: 275 mm Comprimento de torneamento: 900 mm Comando: TRAUB TX8i Passagem do spindle: 65 mm Potência do acionamento 100% ciclo contínuo: 25,20 kW Potência do acionamento 40% ciclo intermitente: 30,20 kW Torque a 40% / 100% ciclo intermitente: 180 / 135 Nm Velocidade do spindle - contínua: 1 - 5.000 rpm Diâmetro do spindle no rolamento frontal: 110 mm Eixo C: 1 - 500 rpm Porta-ferramentas Nº 1 Eixo X: 290 mm Eixo Y: 165 mm Eixo Z: 600/950 mm Eixo B: 360° Avanço rápido X/Y/Z: 18 / 18 / 30 m/min Força de avanço X/Y/Z: 10 / 10 / 7 kN Número de ferramentas: 2x2 + 2x2 Número de ferramentas acionadas: 2x2 + 2x2 mm Velocidade de rotação das ferramentas: 8.000 / 2.000 rpm Potência do acionamento 25% ciclo intermitente: 5,80 kW Torque a 25% ciclo intermitente: 4x18,6 / 4x74 Nm Porta-ferramentas TRAUB Ø60 Porta-ferramentas Nº 2 / Nº 3 / Nº 4 Eixo X: 170 mm Eixo Z: 600/950 mm Eixo Y: +/- 60 mm Avanço rápido X/Y/Z: 18 / 15 / 30 m/min Força de avanço X/Y/Z: 10 / 10 / 7 kN Revólver porta-ferramentas - número de estações: 10 Número de ferramentas acionadas: 10 mm Velocidade de rotação das ferramentas: 1 - 6.000 rpm Potência do acionamento 25% ciclo intermitente: 5,80 kW Torque a 25% ciclo intermitente: 18,60 Nm Porta-ferramentas DIN 69880 Ø40x63 Alimentador de barras DNH61 / 3000 Comprimentos das barras: 1.000 - 3.200 mm Diâmetro das barras: 18 - 63 mm Sextavado máx.: 45 mm Consumo total de energia: 95,00 kW Peso da máquina aprox.: 16,00 t Área necessária aprox.: 10,00 x 3,50 x H3,00 m Com comando TRAUB TX 8i, spindle principal e contra-spindle com eixo C, 3 unidades porta-ferramentas tipo revolver, Blodjw E Nnbjpfx Ad Rjp 1 porta-ferramentas vertical com eixo B, Sistema de exaustão, transportador de cavacos, sistema de refrigeração com separador de coalescência. Carregador de barras TRAUB Stamag DNH61 / 3000 2 mandris de 3 castanhas SMW KNCS-N 170-43 2 mandris de fixação HAINBUCH Spanntop 40 suportes de ferramentas diversos não acionados 6 suportes de ferramentas diversos acionados Pacote de peças de reposição A máquina pode ser inspecionada em funcionamento.

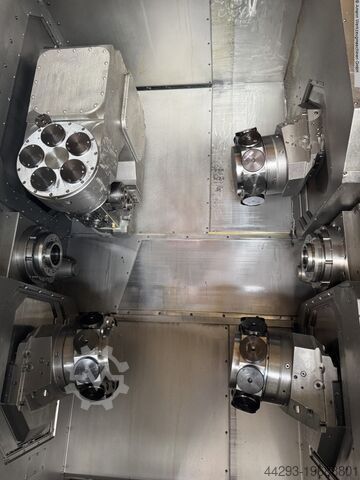

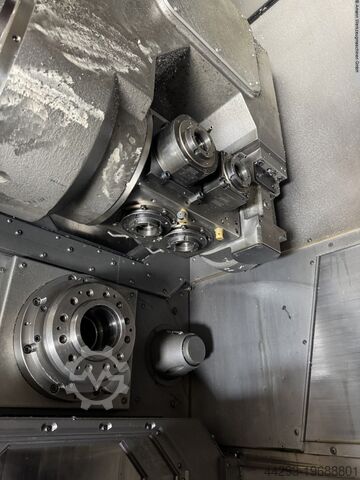

Condição: usado, DADOS TÉCNICOS - Número de fusos: 2 - Número de eixos: 12 - Número de torretas: 3 FUSO PRINCIPAL - Nariz do fuso: A2-6 - Potência do motor do fuso: 24 [kW] - Velocidade de rotação do fuso: 5.000 [rpm] - Diâmetro máximo da barra: 65 [mm] - Diâmetro máximo do mandril do fuso principal: 175 [mm] - Resolução mínima do eixo C: 0,001 [grau] FUSO CONTRÁRIO - Nariz do fuso: A2-5 - Potência do motor do fuso: 28 [kW] - Velocidade de rotação do fuso: 7.000 [rpm] - Diâmetro máximo da barra: 42 [mm] - Resolução mínima do eixo C: 0,001 [grau] - Curso de deslocamento: 700 [mm] TORRETA SUPERIOR ESQUERDA - Número de posições: 10 - Número de posições motorizadas: 10 - Curso X/Z: 175 / 650 [mm] - Curso Y: +/- 40 [mm] - Tipo de ferramenta: VDI 30 - Velocidade das ferramentas acionadas: 6.000 [rpm] - Potência das ferramentas acionadas: 5,5 [kW] TORRETA INFERIOR ESQUERDA - Número de posições: 10 - Número de posições motorizadas: 10 - Curso X/Z: 175 / 650 [mm] - Curso Y: +/- 40 [mm] - Tipo de ferramenta: VDI 30 - Velocidade das ferramentas acionadas: 6.000 [rpm] - Potência das ferramentas acionadas: 5,5 [kW] TORRETA INFERIOR DIREITA - Número de posições: 10 - Número de posições motorizadas: 10 - Curso X/Z: 175 / 650 [mm] - Curso Y: +/- 40 [mm] - Tipo de ferramenta: VDI 30 - Velocidade das ferramentas acionadas: 6.000 [rpm] - Potência das ferramentas acionadas: 5,5 [kW] ALIMENTAÇÃO ELÉTRICA - Tensão de alimentação: 400 [V] Blodsuhadzjpfx Ad Rop - Potência total instalada: 95 [kW] PESO E DIMENSÕES - Dimensões da área ocupada: 5.450 x 2.318 [mm] - Altura da máquina: 2.258 [mm] - Peso da máquina: 10.000 [kg] HORAS DA MÁQUINA - Horas de operação: 50.000 [h] ACESSÓRIOS - Comando: Traub TX8i-S - Manivela eletrônica - Luz de status tricolor - Tanque de líquido refrigerante: RESY * com bomba de alta pressão * com filtro de papel - Transportador de cavacos - Remoção de peças - Esteira transportadora de peças - Número de porta-ferramentas acionados: 6 - Número de porta-ferramentas fixos: 33 - Mandril de pinça: 2 HAINBUCH

Condição: usado, Ano do fabrico: 2011, horas de funcionamento: 51 400 h, Funcionalidade: totalmente funcional, Torno CNC Traub TNX65, TX8i-s, ano 2011 Tipo: TNX 65 Ano de fabricação: 2011 Comando: TX 8i-s Furo do spindle principal/contraponto até 65 mm, 3 torretas, 3 x eixo Y, ferramentas acionadas, 2 x eixo C, contraponto, transportador de cavacos, filtro de banda, sistema de fluido refrigerante, esteira para peças, bomba hidráulica nova Muito acessórios, aprox. 4 suportes de ferramentas acionados, 15 suportes fixos Alimentador de barretos curtos Breuning Aprox. 114.586 horas ligadas Aprox. 51.400 horas de produção Bom estado Ligado, pode ser inspecionado Prazo de entrega aprox. 2 semanas, sob consulta Bodewxc Hkopfx Ad Relp

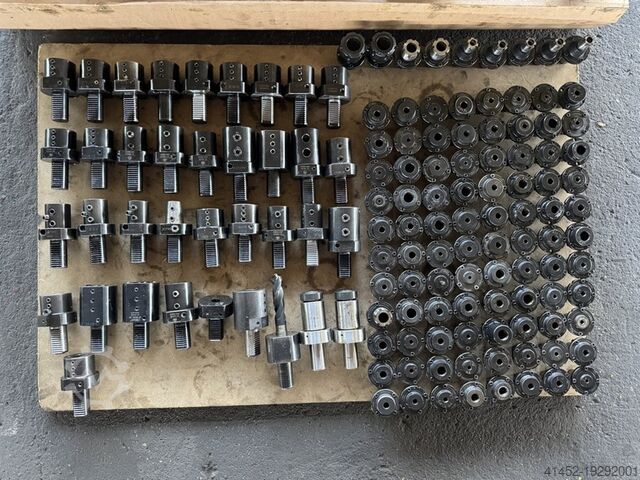

Condição: usado, Ano do fabrico: 2006, horas de funcionamento: 37 000 h, Funcionalidade: totalmente funcional, TRAUB TNX65 com carregador de barras e acessórios Ano de construção: 2006 Horário de funcionamento: 37.000h Controle: TX8i - duas torres de ferramentas recém-seladas - Bomba de alta pressão substituída - Máquina totalmente funcional - Geometria dentro da tolerância do fabricante Acessórios: - 2x forro de madeira de carpa - vários porta-ferramentas (ver fotos) - Carregador de barras Breuer (1200mm) - Número de fusos: 2 - Número de torres: 2 EIXO PRINCIPAL - Nariz do fuso: A2-6 - Potência de acionamento do fuso: 24 [kW] - Velocidade do fuso: 5.000 [rpm] - Máx. diâmetro da barra: 65 [mm] - Máx. diâmetro do mandril do fuso principal: 175 [mm] - Resolução mínima do eixo C: 0,001 [graus] CONTRAFUSO - Nariz do fuso: A2-5 - Potência de acionamento do fuso: 28 [kW] - Velocidade do fuso: 7.000 [rpm] Bjdpfx Aewm Igfjd Rjlp - Máx. diâmetro da haste: 42 [mm] - Resolução mínima do eixo C: 0,001 [graus] - Curso: 700 [mm] TORRE SUPERIOR ESQUERDA - Número de posições: 10 - Número de posições motorizadas: 10 - Curso X/Z: 175 / 650 [mm] - Curso Y: +/- 40 [mm] - Tipo de ferramenta: VDI 30 - Velocidade das ferramentas acionadas: 6.000 [rpm] - Potência das ferramentas acionadas: 5,5 [kW] TORRE INFERIOR DIREITA - Número de posições: 10 - Número de posições motorizadas: 10 - Curso X/Z: 175 / 650 [mm] - Curso Y: +/- 40 [mm] - Tipo de ferramenta: VDI 30 - Velocidade das ferramentas acionadas: 6.000 [rpm] - Potência das ferramentas acionadas: 5,5 [kW] FORNECIMENTO ELÉTRICO - Tensão de alimentação: 400 [V] - Potência total: 95 [kW] PESO E DIMENSÕES - Espaço necessário: 5.450 x 2.318 [mm] - Altura da máquina: 2.258 [mm] - Peso da máquina: 10.000 [kg]

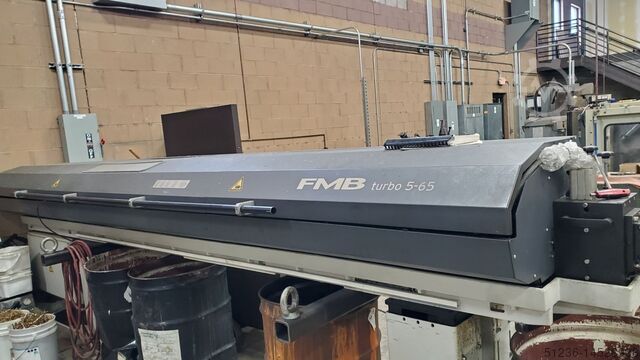

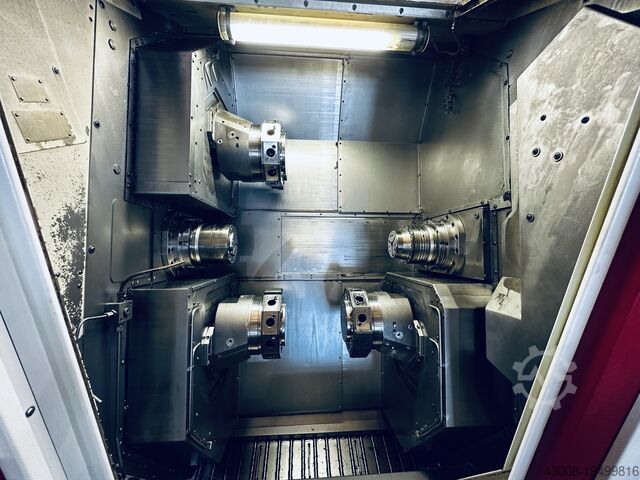

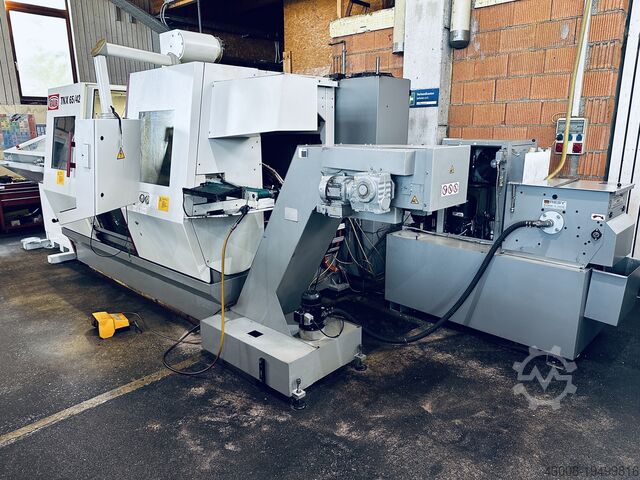

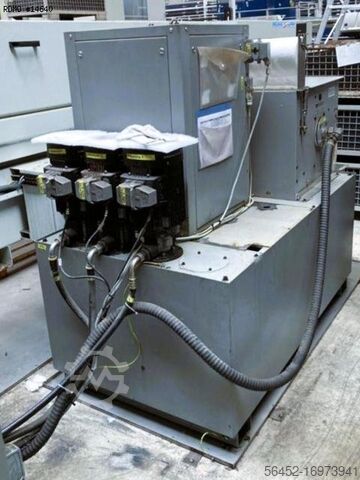

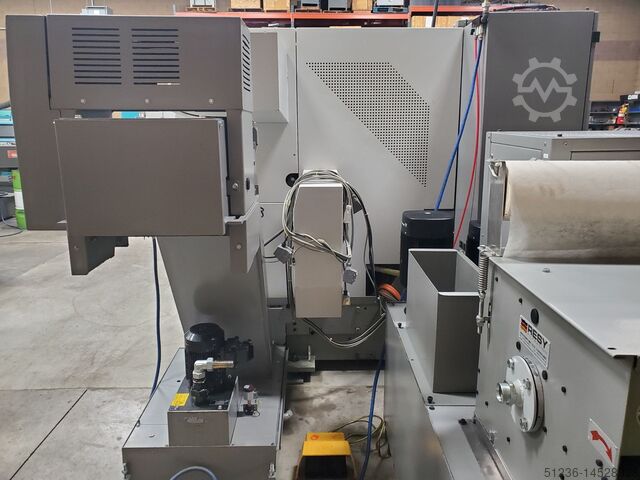

Condição: bom (usado), Ano do fabrico: 2007, Centro de fresagem e torneamento Traub TNX 65/42 Fabricado em 2007 Série #7060107 Colocado em funcionamento em 2010 Controlo TX 8i-S (controlo baseado em Mitsubishi/Traub com accionamentos e motores Mitsubishi) 15 eixos CNC (4) torres X-Y-Z com 10 posições cada. Até 20 ferramentas por torre Furo passante de 65 mm no fuso principal e no sub-fuso (o sub-fuso tem descarga de líquido de refrigeração) Controlo por pedal para fixar/desligar os mandris do fuso Recetor de pórtico servoaccionado Giratória hidráulica com pinça pneumática para peças acabadas e restos de barras Tapete transportador de peças acabadas Filtro de refrigeração de banda de papel RESY Depósito de líquido de refrigeração Knoll com controlo da temperatura do líquido de refrigeração refrigerado BKW Bombas de refrigeração de alta pressão de 20 bar e de baixa pressão de 8 bar Transportador de aparas Knoll Alimentador de barras de revista FMB Turbo 5-55 (novo em 2010) 2) Porta-ferramentas para torneamento de bastão simples 2) Porta-ferramentas de torneamento de duplo palito 1) Porta-ferramentas de corte Bljdeq Npqmspfx Ad Rep 1) Porta-ferramentas de pinças ER com duplo movimento radial 1) Porta-ferramentas ER Collet radial vivo 4) Porta-ferramentas de pinças ER de movimento radial 1) Porta-ferramentas para fresas de topo com movimento radial 1) Porta-ferramentas de pinças ER de movimento angular ajustável 2) Porta-ferramentas de fresa de topo radial em tensão 2) Porta-ferramentas de fresa de topo com acionamento axial 6) Porta-ferramentas de pinças ER de movimento axial 43) Porta-ferramentas adicionais em lista separada (ver anexo suplementar) Mandril de pinça do fuso principal Hainbuch Mandril de 2 maxilas Rohm para o sub-fuso 2 conjuntos de parafusos de esferas do eixo Z e pacotes de rolamentos sobressalentes.
