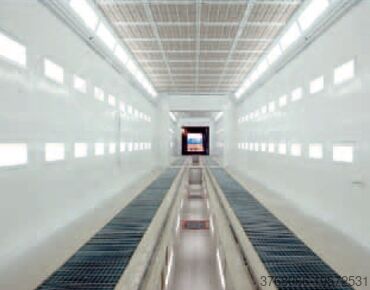

Oficina de pintura

Pony Luxury Coating Pony L11000 (11x5x5)

* Unidade de Tratamento de Ar:
Crsdpfxjwzl Hxj Afmeh
A unidade de tratamento de ar é um sistema de recirculação que abastece a cabine com ar fresco filtrado e remove o ar usado durante o processo de pintura. Ela aquece o ar a 60°C, mistura o ar reciclado com 10% de ar fresco através de um sistema automático de múltiplas válvulas e aquece o ar novamente antes de redirecioná-lo para a cabine. O aquecimento do ar é realizado por meio de um queimador e um trocador de calor, ambos fabricados em aço inoxidável 304 de alta qualidade e alojados na unidade de ar fresco. Durante a pintura, o ar é duplamente filtrado (filtros frontais e de teto) antes de entrar na cabine. O ar contaminado também passa por uma dupla filtragem (filtros de entrada e saída) antes de sair pela unidade de exaustão. As unidades de tratamento de ar são isoladas como as paredes laterais para minimizar a perda de calor, e contam com vedações de borracha nas tampas para evitar vibração e ruído. O fluxo de exaustão é regulado por uma válvula no duto de saída de ar, contribuindo para o controle da pressão interna da cabine.

* PRINCÍPIOS DE FUNCIONAMENTO DA CABINE:
Os processos da cabine são controlados por um painel de comando, que gerencia as etapas a seguir:

* PROCESSO DE PINTURA:
Durante a pintura, 100% do ar fresco é aspirado do exterior e passa por filtros frontais antes de entrar no plenum, permanecendo à temperatura ambiente. Em seguida, o ar é expelido pela unidade de extração. Filtros de piso (“filtros de tinta”) retêm partículas de tinta, e o ar passa pelos filtros finais de exaustão antes de ser liberado.

* PROCESSO DE VAPORIZAÇÃO:
Após a pintura, a cabine continua operando por aproximadamente 15 minutos para eliminar resíduos de solventes e diluentes. Nesse processo, o ar fresco circula continuamente de fora para dentro da cabine.

* PROCESSO DE SECAGEM:
Nesta fase, 80% do ar que circula pela cabine é aquecido a 60°C e redistribuído através de um plenum. Como cerca de 20% do solvente é liberado durante a secagem, este é removido juntamente com o fluxo de ar. Tintas industriais normalmente secam a 60°C, mas a temperatura da cabine pode ser ajustada conforme necessário pelo painel de comando.

* PROCESSO DE RESFRIAMENTO:
Após 30 minutos de secagem, a resistência é desligada via painel de comando, a válvula pneumática se fecha e o sistema de exaustão reinicia. Durante cinco minutos de resfriamento, ar fresco circula novamente na cabine, após o qual o sistema desliga automaticamente.

EQUIPAMENTO ELÉTRICO E ELETRÔNICO:
Os quadros de comando controlam as funções e operação dos equipamentos e maquinários instalados na cabine. O quadro é construído em chapa galvanizada de alta durabilidade e perfis de aço, sendo totalmente fechado para proteção contra poeira e umidade.

Equipamentos elétricos e painel de comando:
• O painel contém componentes essenciais, como disjuntores, fusíveis, sinalizadores, relés térmicos, contatores e conectores.
• Cabos resistentes ao calor são utilizados para conexões de comando e controle entre o painel e motores ou outros equipamentos elétricos.
• As linhas elétricas são dimensionadas para permitir a realocação da cabine, se necessário.
• Equipamentos de operação utilizam 380 V / 50 Hz, enquanto os controles operam com 220 V.
